一体化应急LED灯管添加雷达感应作用功能使用方法

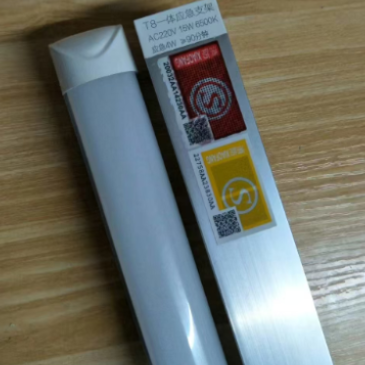

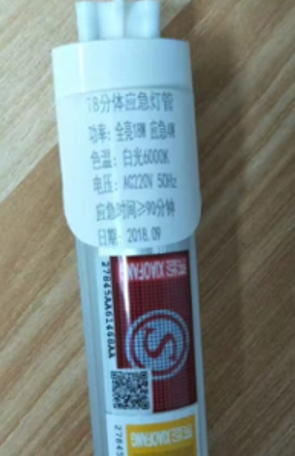

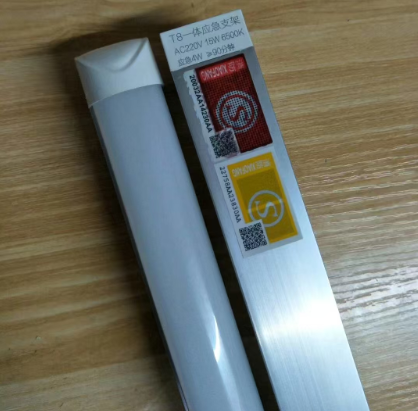

 在一体化应急 LED 灯管中添加雷达感应功能，可实现 “智能感应 + 应急照明” 的双重效果，适用于走廊、楼梯间、地下室等场景。以下是具体的功能实现方法、接线步骤及使用要点，需结合产品型号和说明书操作：

一、雷达感应模块的选择与安装

1. 模块选型要求

• 兼容性：选择适配应急灯管电压（通常为 AC220V）和功率（如 2*28W）的雷达感应模块，确保支持 “市电供电 + 应急电池供电” 双模式感应。

• 感应参数：

• 探测范围：半径 6-10 米（根据场景调整）。

• 延时时间：10 秒 - 5 分钟可调（默认 30 秒）。

• 工作模式：支持 “常灭感应模式”（平时不亮，感应后点亮）或 “微光感应模式”（平时低亮度维持，感应后高亮）。

• 接口类型：需具备火线（L）、零线（N）、应急火线（L1）、接地线（PE）接口，部分模块支持消防联动信号接入。

2. 安装位置

• 内置式：若灯管外壳预留空间，可将模块固定在灯具内部（需注意散热）。

• 外置式：通过防水盒安装在灯管附近（如天花板或墙壁），确保感应面无遮挡。

•


二、接线步骤（以双模式应急为例）

1. 电路连接示意图

2. 具体接线流程

1. 断开电源：关闭总闸，确保无触电风险。

2. 拆分应急灯管：拆开灯具外壳，找到原应急电源盒的火线输出端（L1）和市电火线输入端（L）。

3. 接入雷达模块：

• 市电模式：将原市电火线（L）接入雷达模块的 “L” 端，模块 “N” 端接零线。

• 应急模式：将应急电源盒的火线输出（L1）接入模块的 “L1” 端。

• 灯管控制：模块 “OUT” 端连接灯管的驱动电源正极（通常为红色线），驱动电源负极接零线（N）。

4. 固定模块：用扎带或螺丝将模块固定在灯具内部，避免晃动。

5. 恢复外壳：测试无误后，重新安装灯具外壳。




三、功能模式设置与调试

1. 模式切换（通过模块按键或拨码开关）

• 模式 1：常灭感应模式（节能优先）

• 市电状态：平时灯管不亮，雷达感应到人体移动时，灯管全功率点亮（如 2*28W），延时结束后熄灭。

• 应急状态：停电后，模块切换至电池供电，感应到人体时灯管应急功率点亮（如 2*14W，需模块支持功率调节）。

• 模式 2：微光 + 高亮感应模式（持续照明优先）

• 市电状态：灯管低亮度维持（如 25W），感应到人体时切换为*全功率高亮（2*28W），延时后恢复微光。

• 应急状态：停电后，灯管超低亮度维持（如 2*1W），感应后切换为应急功率高亮。

2. 灵敏度与延时调节

• 灵敏度旋钮：顺时针旋转提高感应距离（如从 6 米调至 10 米），逆时针降低（避免误触发）。

• 延时旋钮：根据场景需求设置点亮时间（如走廊设 30 秒，楼梯间设 1 分钟）。

四、使用注意事项

1. 环境适配

• 避免遮挡：感应模块前方需无金属、玻璃等障碍物（金属会屏蔽雷达信号，玻璃可能反射干扰）。

• 温度范围：工作温度 - 10℃~50℃，避免在高温（如厨房）或强电磁环境（如电机旁）使用。

2. 应急功能验证

• 充电测试：安装完成后，接通市电充电 24 小时，确保电池电量充足。

• 双模式测试：

1. 市电感应：断开模块 “L1” 接线（模拟停电），触发感应，确认灯管由市电供电点亮。

2. 应急感应：断开市电（模拟停电），触发感应，确认灯管由电池供电点亮，且感应功能正常。

3. 安全规范

• 消防场景：若用于消防应急，需确保雷达模块通过消防认证（如符合 GB51309 标准），且联动信号（如 DC24V）可接入模块的 “联动接口”（需额外接线）。

• 专业操作：涉及强电接线时，建议由电工执行，避免短路或触电风险。

•


五、常见问题与解决办法

通过以上步骤，可将雷达感应功能集成至一体化应急 LED 灯管，实现 “人来灯亮、人走灯灭” 的智能控制，同时保留停电时的应急照明能力，提升能效和使用便利性。
