1

涂导热硅脂 (COB集成光源 位置)

使用风枪将螺纹孔内的铝屑等残 留物吹除干净，清理表面，将散热器 放置在平台上

▶检查丝印网板是否正确，网板是 否完好、干净

将丝印网板放在散热器上，调好  定位、检查网板孔位是否与散热器孔 位一致

刮片、丝印网 板、手套

>检查导热硅脂是否符设计及BOM 清单

>注意刮刀力度要均匀，来回刷

2 - 3次

>丝印导热硅脂厚度0.2-0.3mm >导热硅脂要涂抹均匀

2

COB集成光源 的安装

将COB光源放置在已印刷好导热 硅脂的散热器上，注意方向

将螺丝按孔位顺序锁紧在散热底 座上

静电手环、螺 钉旋具、电动螺 丝刀

>调试好电动螺丝刀的力矩

戴静电手环，注意工具不能碰到 COB光源

散热器上安装LED集成光源的四  个螺丝孔的深度、垂直角度、是否有 残留的钻孔时产生的材渣

3

焊接电子线

对进行焊接的电线裸铜部分需预 先上锡

确保COB光源与线缆焊接牢固、 美观，无漏焊、虚焊、脱焊等不良  现象

光源输出线从两边孔位穿过去  >黄蜡管要位于灯板中心孔的正中

热缩套管要完全套住黄蜡管以外 的导线

>黄蜡管在固定灯板的一侧要露出 5mm,另外一侧则是cm

恒温焊台、防 静电手环

>焊接过程中不能用烙铁烫伤COB  集成光源保护膜，防止把松香、助焊 剂沾留在COB集成光源的出光面上

焊接时注意烙铁的温度与焊接 时间

红色电子线接COB光源正极， 蓝色电子线接COB光源负极，不能 焊接反向

螺丝旋拧时不可滑扣

4

通电测试

>直流电源电压设定35V,电流设 定为50mA

直流电源

>测试或者点亮光源前、必须将保 护膜撕掉后方可测试或点亮

目视检查基坐无变形及COB光 源表面破损等不良现象

>发光测试不可有暗灯、死灯等不 良现象

5

安装挡光板及 透镜

>用M3螺钉固定挡光板

>用M4螺钉固定透镜及防水胶条，

将防水胶圈扣紧在透镜位置上，注意 力度，一定要孔位一一对应

》检查透镜外观，保证干净无损

>将透镜平整放在灯壳的相应位置， 保证胶圈不变形

检查防水胶圈是否安装好，防止 胶圈滑被挤压、移位等情况出现

要求调整风批扭力，分两次锁紧

螺丝刀、电批

挡光板不能放歪

透镜不能有一点松动

>清理散热器、尤其是COB光源 附近的清洁

>注意方向跟光源一致 >不能装反防水胶圈

》第一次预锁紧螺红，第二次锁家 螺钉。锁螺钉的顺序对角平新错定  注意在装配过程中，不允许副花

表面

6

安装电源盒 前盖

将电源前盖用M4螺钉对准放热 器孔固定

>电源前盖不能松动

螺丝刀、电动 螺丝刀

所有安装件必须牢固

7

LED驱动电源 的安装

>将电源固定在支架的相应位置

》将电源盒与灯壳的接头线公母端

正确对接好，锁紧螺母

螺丝刀、电动 螺丝刀

>通电测试电源是否合格

8

LED驱动电源 与COB光源连接

▶将电源线和红蓝导线用压线帽接 到一起

压线帽一定要全部塞进中心孔

9

通电测试

功率、PF值都在规格内

测试时检查灯有不亮、闪烁、流 明度不够、色温的不正常等情形

智能电量测 试仪

10

安装电源盒盖

安装防水接头

>拧紧内六角螺钉，电源前后盖不 能松动

安装吊坠

螺钉旋具、电 动螺丝刀、扳手

>内六角螺钉一定要拧紧

11

反光罩的安装

将反光罩卡在散热器的侧边，对 应的螺钉孔上

螺钉旋具、电 动螺丝刀

注意反光罩表面不要刮花，控制 好锁紧螺钉的力度，防止滑牙

>反光罩不能有松动现象

12

老化测试

老化测试时间8-12小时

老化架

老化测试无死灯、暗灯现象

13

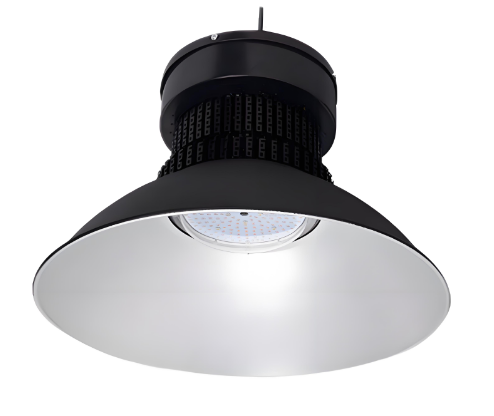

LED工矿灯 成品

>功率、PF值都在规格内 高压须大于AC 1500V

>外观性能符合出货要求，功能性

参考《成品检验规范》

智能电量测 试仪

不能出现暗灯，死灯，亮度不 均，色差大的现象

14

包装、人库

灯体不可有变形、毛边等不良

>结构什不可组装不到位、错装、

少装现象

>主体件不可有破损、氧化、刮花 等不良

>灯体外观不可有脏污现象

检查是否有漏放配件、包装无破损等
