照明布线基础知识

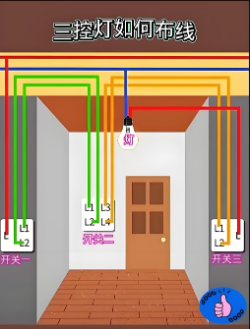

1. 接线方式

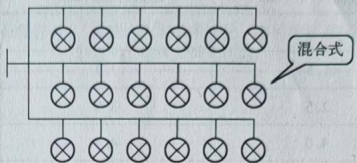

传统灯具的接线方式是放射式、树干式、混合式及环链式，如图所示。大 多 数 情 况下，常用的接法方式是树干式和混合式。
2. 照明设计布线的注意事项
1)安全用电注意事项 在特别潮湿、高温、导电性灰尘、导电性地面的地方，需 要 特 别注意用电的安全。保证用电安全有很多方法，最常见的是将灯具的金属外壳接地，也有用PVC 等绝缘材料将线路中容易漏电的地方进行处理或者将整个用电场所围起来只让专业人员进入。
接线方式
2)电气设备干扰 照明灯具可能会被电网中的其他电气设备干扰。如果有大型的电气 设备，每次只要使用电气设备，照明灯具就不能正常工作。笔者建议对灯具供电网进行改 造，从而彻底解决问题。
3)对实际场所考察与实施安装 对线路进行改造或者需要制定新的线路方案时，就需要对线路方案的实施进行实际场所的安装考察，以保证方案在实际施工中的可行性。照明布线时， 一般导线是在PVC 管或钢管中穿过的。管子的截面积一般比线大一倍。为了保证布线的可靠性，导线在管子内是不可以有接头和扭结的，其接头应在专门的接线盒内连接。不同回路的导线不应同穿于一根管子，不同电压的导线不应同穿于一根管子，交流与直流的导线不应同穿于一根管子。因此要注意照明布线经过的地方是否能按这些要求装下管子和接线盒。照明布线中，人容易碰到的电缆，应配有一定机械强度的保护管或加装保护罩。同时根 据实际需要对安装地方加保护管或保护罩。
3. 常用电力电缆 (PVC)
常用电力电缆(PVC)载流量与芯线粗细的关系如表所示。
常用电力电缆 (PVC)载流量与芯线粗细的关系
标称截 面面积 (mm²) | 载流量(A) |
空气中 | 土壤敷设 | 管道敷设 |
双芯 | 三芯或四芯 | 双芯 | 三芯或四芯 | 双芯 | 三芯或四芯 |
铜 | 铝 | 铜 | 铝 | 铜 | 铝 | 铜 | 铝 | 铜 | 铝 | 铜 | 铝 |
1.5 | 20 |
| 19 |
| 30 |
| 26 |
| 26 |
| 22 |
|
2.5 | 29 |
| 25 |
| 40 |
| 34 |
| 34 |
| 29 |
|
4,0 | 40 |
| 33 |
| 50 |
| 45 |
| 44 |
| 37 |
|
6.0 | 52 |
| 43 |
| 66 |
| 57 |
| 55 |
| 47 |
|
10 | 71 |
| 59 |
| 88 |
| 75 |
| 73 |
| 62 |
|
16 | 90 | 67 | 77 | 55 | 115 | 85 | 98 | 73 | 96 | 72 | 80 | 60 |
25 | 120 | 90 | 100 | 75 | 150 | 110 | 130 | 95 | 125 | 94 | 105 | 78 |
35 | 150 | 110 | 125 | 90 | 185 | 135 | 155 | 115 | 150 | 110 | 125 | 93 |
【说明】如果不知道电力电缆(PVC)的线径，可以通过实际测量利用公式S=πR² (S就是电缆线芯线标称截面面积，R为电缆线芯线标称截面那个圆形的半径)估算出来。 |
常用电力电缆 (PVC 绝缘铜芯)基本参数如表所示。
常用电力电缆 (PVC 绝缘铜芯)基本参数
标称截面面积(mm²) | 近似外径(mm) | 最大直流电阻(Ω/km) | 成品近似重量(kg/km) |
1.0 | 2.8 | 18.1 | 10.9 |
1.5 | 3.3 | 12.1 | 13.6 |
2.5 | 3.9 | 7.41 | 23.3 |
4.0 | 4.4 | 4.61 | 35.2 |
6.0 | 4.9 | 3.08 | 54.5 |
10.0 | 7.0 | 1.83 | 75.8 |
16.0 | 8.0 | 1.15 | 110.7 |
25.0 | 10.0 | 0.727 | 183.7 |
35.0 | 11.5 | 0.524 | 278.2 |
