什么是led筒灯
led筒灯介绍
LED 筒灯根据安装方式分为固定式 LED 筒灯、嵌入式 LED 筒灯，根据产品结构分为源一体式和电源分体式；其范围要求应特别注意产品的安装尺寸与传统光源筒灯之间的互性。 LED 筒灯是一种嵌入到天花板内光线下射式的照明灯具，一般用于普通照明或辅助照明。 LED 筒灯由 LED 模块、控制装置、连接器、灯体等组成。按结构可分为自带控制装置式（即整体式）、控制装置分离式。 LED 筒灯按安装方式分为嵌入式与明装式； LED 筒灯的大小有2英寸、2.5英寸、3英寸、3.5英寸、4英寸、5英寸、6英寸、8英寸、10英寸等 LED 筒灯的外形如图2-49所示，广泛应用于大型办公室、会议室、百货商场、专卖店及﹣些民用家居。 COB 筒灯分为明装和嵌入式，明装直接安装，嵌入式需要吊顶开孔安装。 COB 筒灯一般为散光效果漫射型，不可调节光源角度。

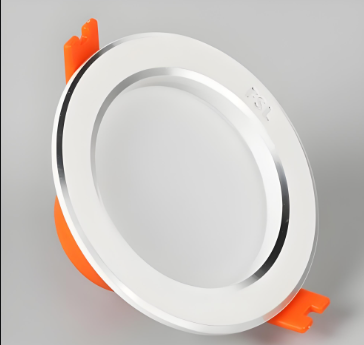

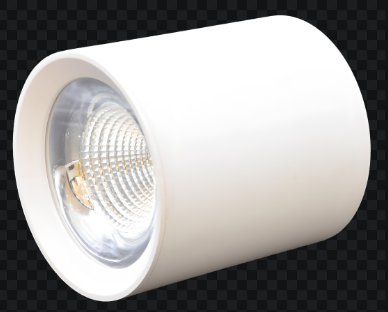

图 LED 筒灯的外形
【说明】
(1) LED 筒灯主要应用于家居照明、娱乐场所照明、办公场所照明、大型公共场所照明、局部照明及商业场所照明等。
(2) LED 筒灯为了达到传统灯具照明效果，应采用反光杯的形式，这样才能满足配光要求。当然，也可以使用点光源混光方式，然后通过反光杯来实现。不过目前也有一些 LED 筒灯使用 COB 光源模块，再外加一个反光杯，这样可以使出光效率更高，同时可以
避免因点光源混光引起的光损。
(3）筒灯大小单位为英寸，指里面的反射杯的口径。4英寸、6英寸筒灯的使用频率是最高的，具体使用频率如下：4英寸＞6英寸＞8英寸＞2.5英寸＞3英寸。商业照明多用4英寸、6英寸筒灯；在正门外安装高度在8~10m，室内过道、店内天花安装高度多为3~4m，柜台的安装高度在2~2.5m；安装间隔没什么规律性，一般在1~2m，行间1.5~2m；店铺外多用冷白光，店内多用暖白光；因为多与白色天花板配衬，多用白边灯具。
(4) LED 筒灯外壳的表面处理方法：高光氧化、喷砂氧化（砂银、砂金等）、拉丝氧化（拉丝银、拉丝金等）、喷油处理、喷粉处理。
(5) COB 使点光源变成了面光源，解决眩光问题，广泛应用于 LED 天花灯、 LED 球泡灯中。在使用时可以添加红光成分来提高显色性，能使它的光效牺牲比例少。
(6）压铸 LED 筒灯表面应清洁，不得有锈蚀、毛刺、裂纹、刮痕或其他机械损伤。
1.LED筒灯结构简介
LED 筒灯结构示意图如图所示。
【说明】
(1) LED 筒灯还包括 PCB 或铝基板、LED 、 LED 驱动电源
(2)IP65 LED 筒灯内部有两个防水0形圈衔接散热器、外壳和灯罩；进线处另有一个防水堵头，在结构上解决了进水的可能。输出线是防水公母接头，电源配置防水电源，防水电源里面做灌胶防水处理。
(3）美规筒灯与我们常用的 LED 筒灯是有区别的，安装方法也不一样，这一点读者一定要注意。
(4）调色温、调光的 LED 筒灯由两种色温的灯珠构成，由2.4GRF无线遥控器、控制电源及 LED 筒灯配合使用，实现 LED 筒灯的亮度、色温调节功能。
一些高档的 LED 筒灯中在碗形反射面上贴有反光纸，反光纸由 MCPET 材料制成。 MCPET 具有下列优点：

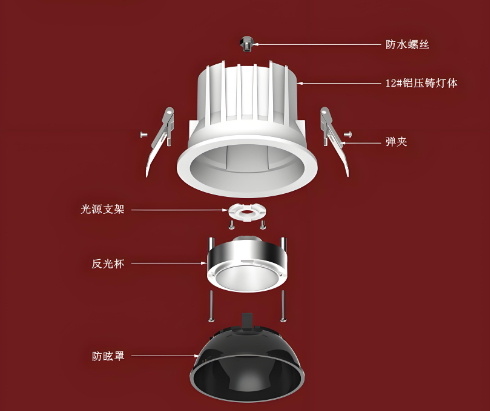

图 LED 筒灯结构示意图
..优异的光反射特性；
..轻巧、抗落下冲、承受高温；
..利用 PET 资源回收方式废弃处理，材料未使用有害原料，以及表面具有高平滑性等；
..在二次加工方面，可利用裁切、冲压、弯曲、加热等方式进行成型；
..符合发泡材料UL94- HBF 的燃烧标准。
世界三大照明厂家 CE Lighting 、 OSRAM 、 PHILIPS 都已使用 MCPET 材料，达到提升照度、均匀亮度、降低用电等效果。
【 说明 】
(1)MCPET 反光板由日本古河电工株式会社发明，其反射率为99%,能协助灯具厂 商解决眩光及亮度不均匀等问题，MCPET 反光板微发泡反射具有高反射和扩散能力，在 不增加光源的情况下，可提升灯具的照度，提升幅度可高达40%～60%。
(2)MCPET 材料的绝佳特性，对于各种光源的反射能力都能够维持均一性，对于有 忠实反射原光源要求的情况，更能发挥其特长。可维持所期望的亮度与照度，减少电费支 出，节约能源。
(3)MCPET 反光板的全反射率在99%以上，扩散反射率为96%,镜面反射率为3%。
(4)在160℃下MCPET 反光板仍能保持原来的形状。
PET 反光纸广泛应用于LED 板灯、LED 筒灯、LED.应急灯、 LED 台灯、LED日光灯等 各类节能照明灯具，协助灯具厂商解决眩光问题及供应充足的亮度。
2.LED 筒灯常用光源及参数
LED 筒灯选用高亮度、高显色指数的灯珠，常用灯珠的封装形式有2835、5630、5730及 COB等形式。目前LED 筒灯的供电方式为恒流供电方式，恒流电源采用AC 220V或 AC85~
265V 供电，电源直接转换为直流恒流源进行供电。LED 筒灯常用光源及参数如表所示
表 LED 筒灯常用光源及参数
序号 | 规 格 | 光 源 | 开孔尺寸 | 建议功率 | 常用的串并方式 | 光通量 |
1 | 2in/51mm | SMD2835(0.2W)、 SMD2835(0.5W)、 SMD5730(0.5W)、 SMD5630(0.5W)、 COB | 65mm | 3W | 3串2并(SMD5730)、 3串5并(SMD2835) | 300lm、400lm、 600lm、800lm |
2 | 2.5in/64mm | 70mm | 3～5W | 5串2并(SMD5730)、 5串5并(SMD2835) |
3 | 3in/76mm | 80mm | 5～7W | 7串2并(SMD5730)、 7串5并(SMD2835) | 300lm、400lm、 600lm、800lm、 1100lm |
4 | 3.5in/89mm |
| 90mm | 7～10W | 9串2并(SMD5730) 9串5并(SMD2835) |
5 | 4in/102mm | 110mm | 10～12W | 12串2并(SMD5730)、 12串5并(SMD2835) |
6 | 5in/127mm | 145mm | 12～15W | 12串3并(SMD5730)、 15串2并(SMD5730)、 12串6并(SMD2835)、 15串5并(SMD2835) | 600lm、800lm、 1100lm、1500lm |
7 | 6in/152mm | 160mm | 15～20W | 12串3并(SMD5630)、 12串4并(SMD5630)、 18串2并(SMD5730)、 20串2并(SMD5730)、 12串6并(SMD2835)、 12串8并(SMD2835) | 600lm、800lm、 1100lm、1500lm、 2000lm |
8 | 7in/178mm |
| 20～25W | 一 | 1100lm、1500lm、 2000lm、3000lm |
9 | 8in/203mm | 190mm | 25～30W | 12串5并(SMD5630)、 12串6并(SMD5630)、 24串2并(SMD5730)、 30串2并(SMD5730)、 12串10并(SMD2835)、 12串12并(SMD2835) |
10 | 10in/254mm |
| 30W以上 | 一 | 一 |
【说明】
(1) LED 筒灯的外部电源线截面积不得小于0.75mm2，即AWG18线；内部接线（电子线除外）不得小于0.5mm2，即AWG22线。
(2) LED 筒灯 CE 认证要求满足欧盟低电压指令的要求及欧洲标准EN60598-1和EN61347。
(3) LED 筒灯要进行不同极性带电部件之间的绝缘电阻与电器强度试验，试验时应将不同极性带电部件之间的功能性部件拆除，使试验电压加到部件的绝缘上。
(4）相应减小 GB 7000.1-2015中爬电距离和电气间隙数值部分，具体参照国家标准 GB 7000.1-2015。
(5）相应减小 GB 7000.1--2015中的电气强度，具体参照国家标准 GB 7000.1-2015
(6) I 类和 I 类灯具电气强度测试端为电子控制装置（电源）输入端，其测试电为2U+1000V( I 类）、4U+2000V( II 类）。
(7) I 类和 II 类灯具电气强度测试端为电子控制装置（电源）输出端时，如果控制装置（电源）输出属于 SELV 认证的电源，其测试电压为500V( III 类灯具）。
(8) I 类和 II 类灯具电气强度测试端为电子控制装置输出端时，如果电子控制意（电源）输出不属于 SELV 认证的电源，其测试电压为2U+1000V( I 类）、4U+200( II 类）。
【说明】市面上的可控硅调光器一般都是单线制，直接串接在电源输入端的火线（ L )上就可以实现调光。
5.LED筒灯生产或检验注意事项
1)GB 50034-2013《建筑照明设计标准》4.4.2明确规定：长期工作或停留的房间或场所，照明光源的显色指数（ Ra ）不宜低于80。
2)在灯具安装高度大于6m的工业建筑场所， Ra 可低于80，但必须能够辨别安全色。 GB 50034-2013也同时规定多种常用房间或场所的显色指数最小允许值均不能低于80。
3)GB 7000.1-2015中对"灯具不适宜被隔热材料覆盖的相关符号"或"灯具不适宜直接安装在普通可燃材料表面的相关符号"做了相应的更改，这一点读者应注意，同时要求符号的最小尺寸应为每条边25mm。
4)GB 7000.1-2015中规定"当灯具不适宜被隔热材料覆盖时，要求有警告语和符号"。 GB 7000.1-2015中对"不可替换光源和非使用者替换光源的灯具"有关内容进行修订，要求使用说明书说明补充。
5)GB 7000.1-2015中对"不可替换光源"警告语为"此灯具的光源是不可替换的；当光源到其寿终时，应替换整个灯具。"
6)GB 7000.1-2015中对"非使用者替换光源的灯具"警告语为"此灯具内的光源应由制造商或其服务代理商或一个有类似资格的人来更换。"
