1.2米T8led日光灯主要部件及光电参数

1.T8 LED 日光灯的主要部件介绍

 LED 日光灯由 LED 灯、铝管（管材）、 PC 罩、 PCB （灯板）、驱动电源、灯头部件细成。下面对 LED 部件一一进行介绍。

1) LED 灯 LED 日光灯常用灯珠封装有2835、5630、5730，这里介绍的灯珠都是小功率的 LED ，其产生的热量相对较小，对整体的 LED 管灯来说不会产生太大的热量，同时也降低灯珠的光衰问题。对于灯珠的光衰而言，笔者认为主要取决于良好的散热处理以及合理的工作电流和环境。

【说明】单颗2835灯珠正常工作电流有60mA与150mA两种，5630灯珠是150mA,5730灯珠是150mA左右， Vp 值在3.2~3.4V之间。目前超薄单颗2835灯珠正常工作电流已达到60mA，其单颗功率为0.2W，是目前 LED 灯管的主流方式。

  LED 的数量通常是根据 LED 日光灯的光通量大小来决定的，设计时可以参考相同规格荧光灯的光通量大小，也就是要与相同规格传统荧光灯的光通量大致相当。目前使用最多的 LED 光源还是2835、5630、5730，笔者建议使用2835或5730作为 LED 的光源。设计者可以根据当前 LED 封装及 LED 日光灯电源发展趋势，来选择合理的灯珠数量和 LED 日光灯电源电压及电流。比较流行的方式为高压、小电流，即20~24串，电压为 DC 50~80V，电流小于240mA。

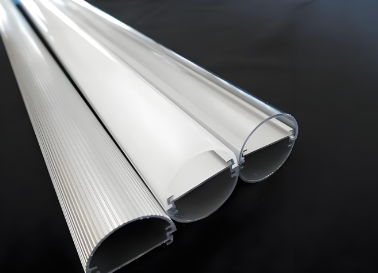

2）管材 LED 日光灯的管材主要是起到防护、定位、连接电子元器件、固定 LED 日光灯的灯头及散热的作用。常用 LED 管材外形。T8 LED 日光灯管采用精工航天车铝型材，表面经过阳极氧化处理，具有优良的抗腐蚀防开裂能力，表面进行高光工艺处理，抗压不褪色。

3) PC 罩目前市场透明面罩的透光率可以达到88%~95%，雾状面罩的透光率在70%~86%。目前 PC 罩的种类有透明、光扩散、透明条纹、光扩散条纹4种。市场上 PU 面罩的材料有普通的 PC 料、光学级 PC 料。它们之间因厂家不一样，透光率的差异相当大目前一般采用光扩散的 PC 面罩，这种可以减少眩光。

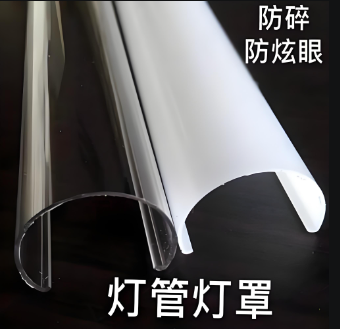

 PC 罩的外形灯罩

【说明】聚碳酸酯（ Polycarbonate , PC ）是一种无定型、无臭、无毒、高度透明的无色或微黄色热塑性工程塑料，具有物理机械性能优良，耐冲击性优异，拉伸强度、弯曲强度、压缩强度高，蠕变性小，尺寸稳定的特点，同时具有良好的耐热性、耐低温性。用 PC 材料制作的灯罩耐高温，不易变形。

4) PCB （灯板） LED 日光灯的 PCB 起到定位 LED 及 LED 散热的作用。目前 LED 日光灯应用的 PCB 主要为FR4和铝基板。

 LED 灯板是将 LED 通过一定的排列方式贴在 PCB 或铝基电子线路板上，然后将其固定在铝合金散热器上面。 PCB FR4的导热系数是20W/ m . K ，铝合金的导热系数是200W/ m . K 。导热系数越大，其传热导热效果越好。

5）驱动电源 LED 的工作形式是恒流驱动，多个 LED 工作时通常的连接方式有串联、并联、混联、交叉阵列等形式。不同的连接方式有各自不同的特点，并且对驱动电源的要求也不相同。 LED 日光灯目前主要有隔离与非隔离两种。 LED 日光灯与微波雷达感应 LED 日光灯电源的外形。

内置电源放置在铝合金散热器内，必须用一种方式使 LED 电源与铝合金散热器进行绝缘，不然会发生漏电。外置电源就不存在这种现象。目前市场上有3种内置 LED 日光灯电源处理方式。

(1）绝缘纸方式：用一张绝缘纸把电源四周包住，然后一同塞进铝合金散热器内。其缺点是在把电源塞进铝合金散热器的操作过程中，绝缘纸很容易被铝合金的边角划破；因电源的两端没有东西固定，电源容易在铝合金管内移动。

内置 LED 日光灯电源处理方式

(2）热缩管方式：热缩管是一种遇热就缩紧的一种 PC 材料，用一段热缩管套在电源的外面，然后用热风枪吹热风，使热缩管紧密地把电源包在里面，从而达到绝缘的目的。其以短电源的使用寿命。点是热缩管与电源上面的电气元件紧密结合在一起，电源散发的热能没有办法散去，从而缩短电源使用寿命。

(3）绝缘盒方式：就是根据电源尺寸大小来定做的一种绝缘盒，它有散热孔、固定件，是目前绝缘效果最佳的一种方式。

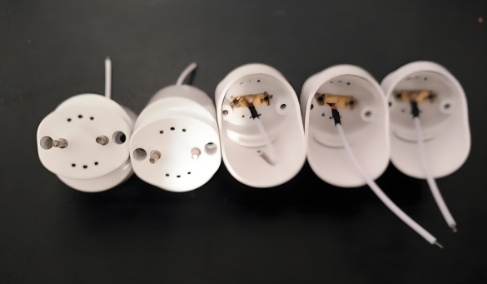

6）灯头目前市场上的接头方式很多，有铝皮、 PC 料、铝皮加 PC 料，按固定方式分有用胶水固定在灯管两端的，也有用螺钉固定在灯管两端或用卡扣的方式固定在灯管两端的。就安全、环保而言，用螺钉固定的方式被广泛采用。 LED 日光灯的灯头外形。针脚接口采用多角点锡磷青铜，导电性能好。

2. 1.2米T8 LED 日光灯的外形与技术参数

 LED 日光灯管采用宽电压设计，具备短路保护、防雷击保护功能，最后经过高压测试。同时采用软启动保护装置，避免瞬间电流对 LED 造成冲击，延长了产品的使用寿命。T8LED日光灯的外形及接线与调光示意图如图3-8所示。

【说明】LED 灯管电源主要分为外置电源和内置电源，T5led灯管大多数都采用外置电 源，目前也有放入T5 灯管的小型电源(T5 分体内置电源)。

                             表1.2米T8 LED日光灯技术参数

                               1.2米T8led日光灯积分球测试报告

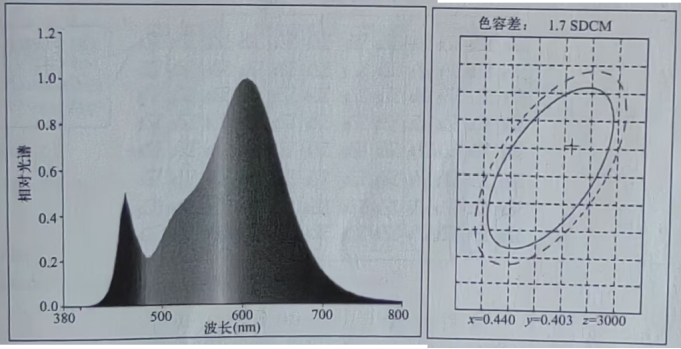

颜色参数：

色品坐标：x=0.4433y=0.4063

色品坐标：u'=0.4433 v¹=0.4063(du=5.17e-05)

相关色温，Tc=2913K   主波长：Z-583.2rim          色纯度：Pu=55.0%            质心波长：591.0nm

色比：R=25.3%  G=72.3%B=2.4%      峰值波长：Ao=605.0nm      半宽度：△λ=119.0nm

显色指数：Ra=82.0

RI=81             R2-92             R3=94             R4=79            R5=81           R6=91            R7=81

R8=56            R9=4               R10=83          R11=78          R12=72          R13=84         R14=97           RI5=73

光度参数：

光通量：1799.9 Im                辐射通量：5.4230W               光效；99.98 Im/w

电参数：U=220V I=0.08637A P=18.05W PF=0.9775
