1. 传统荧光灯的安装、原理
传统荧光灯一般由支架、电感镇流器、启辉器、灯管4大部分组成。传统荧光灯的内部 结构如图1所示。传统荧光灯的内部电路接线图如图2所示。

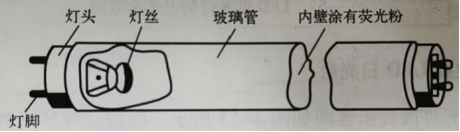

图1 传统荧光灯的内部结构

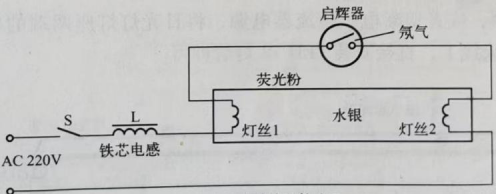

(a)电感式镇流器接线图
图2 传统荧光灯的内部电路接线图

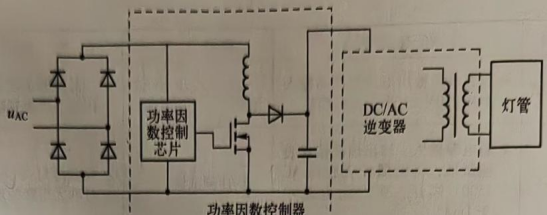

(b)电子式镇流器接线图
2.led日光灯安装接线图、原理
图3 LED日光灯的安装示意图
3. 传统荧光灯改装LED日光灯

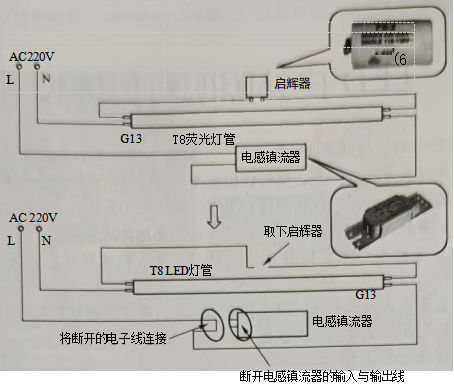

电感式镇流器荧光灯改装示意图如图4所示。取掉启辉器(短接镇流器),直接用LEDT8日光灯灯管替换传统T8 荧光灯管，即可正常点亮。

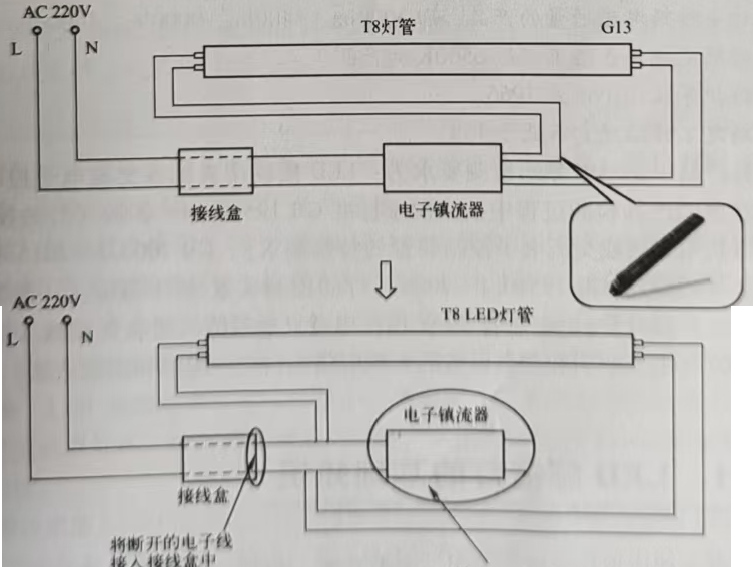

电子式镇流器荧光灯改装示意图如图5所示。
取掉电子镇流器，或者切断电子镇流器电源，将日光灯灯座两端的出线分别接在市电 220V 电源的零线和火线上，直接安装LED T8灯管即可。
电感式镇流器荧光灯改装示意图如图4
图3-53 电感式镇流器荧光灯改装示意图(续)
图6电子式镇流器荧光灯改装示意图
