1.led驱动电源与led的连接方式的匹配

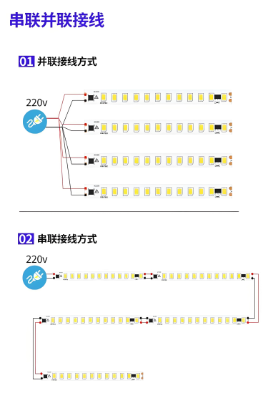

   LED 照明系统在设计时，就必须考虑选用合适的 LED 驱动电源，同时要考虑 LED 的连接方式，也就是说，led驱动电源与led的连接方式的匹配很重要。目前 LED 的连接方式有串联、并联、混联、交叉阵列。要根据产品的设计实际情况，进行合理的匹配设计（采用合理的方式将 LED 连接在一起），才能保证 LED 正常工作。白光 LED 的正向电压范围一般为2.8~4V，工作电流为350mA。但是 LED 日光灯、筒灯照明灯具是用多个小功率 LED 通过串并联方式组合在一起的，其工作电流为20~30mA。通常需要数量较多的 LED 匹配，才能产生均匀的亮度。

【说明】

   1）LED 的排列方式及 LED 光源的规范决定着基本的驱动器要求。 LED 驱动器的主要功能就是在一定的工作条件范围下限制流过 LED 的电流，而无论输入及输出电压如何变化。

   2） LED 灯珠的V2值与发光颜色有关，同时与 LED 的工作温度有关，温度不同 LED 的V2值也不同，其环境温度越高， Vp 值越小， Vp 值与环境温度成反比。

   3） LED 灯珠的 V ,值因生产厂家不同而不同，同一种封装的 LED ，不同厂家其V2值也不一样。

   要设计 LED 驱动电路，应掌握 LED 工作原理。 LED 的亮度主要与 Vp 、4有关。 Vp 的微小变化会引起1较大的变化，从而引起亮度的较大变化。要使 LED 保持最佳的亮度状态，需要恒流源来驱动。 LED 驱动电路是一种电源转换电路，但输出的是恒定电流而非恒定电压。无论在任何情况下，都要输出恒定而平均的电流，纹波电流要控制在一定的范围内。

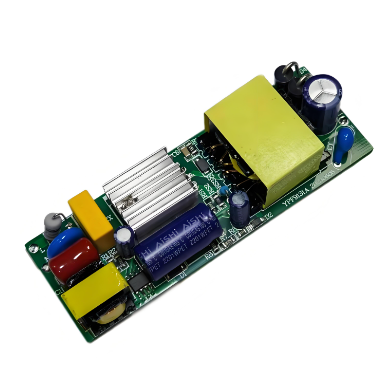

   2.如何选择 LED 驱动电源

   要确定 LED 灯珠工作环境温度状态下的V2值，根据 LED 的串并关系来选择输出电压工作范围。其输出电压范围内，用 LED 最大V4值 x 串联 LED 数量得出的总电压，其值比电源的输出最高电压小5V以上。用 LED 最小 V 值 x 串联 LED 数量得出的总电压，其值比电源的输出最低电压高5V以上。 LED 驱动电源总功率为电源功率90％左右。

【说明】

(1) Vp 是 LED 的正向压降，14是正向电流。 LED 驱动电源输出最高电压＝电源功率÷输出电流，最低输出电压＝输出最高电压x60%。

(2) LED 灯具整灯光效＝光源光效 x 透光率 x 热损失 x 驱动电源转换效率。http://www.ledlongtech.com/

(3）选择 LED 驱动电源时，要选择效率高的电源，这样的电源发热小，工作寿命长，目前其效率一般在80％以上。
