1.0-10v调光led灯管注意事项

1)0~10V(1~10V）调光led灯管包括T8led日光灯管调光和T5led日光灯管调光。

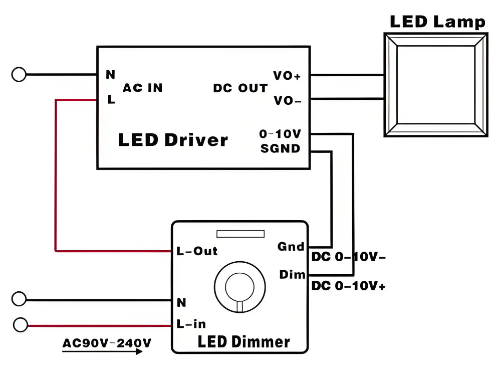

  ①0~10V(1~10V）调光是一种模拟方式的灯光控制标准，实际上是通过改变0~10V( I ~10V）的电压信号来控制 LED 调光驱动电源，从而控制 LED 照明灯具的亮度。

 ②采用0~10V(1~10V）调光方式，信号线易受线材长度和线材质量的影响，可能会出现调光不均匀或亮度不一致的现象， 布线成本较高。

 ③晶闸管相控调光布线简单， LED 调光驱动电源可以恒压或恒流，但要与晶闸管相控调光器配合。

 ④ LED 调光器是指改变 LED 照明灯具或 LED 光源的光通量、调节 LED 照明灯具光照强度的电气装置。

 ⑤ LED 调光驱动电源可根据使用需要和不同应用地区，选择不同的认证，如 CE ( EMC 、 LVD )、3C、 TUV 、 SAA 、 CB 、 FC 、 ET 配调光系统和调光器。

2. LED 照明灯具调光系统应用

 目前可以直接控制 LED 照明灯具调光系统的技术有晶闸管调光、 PWM 调光、0~10V(1~10V）调光、 DALI 调光、 ZigBee 技术等。

 晶闸管调光电源分为恒压调光电源和恒流调光电源两种，系统T8led日光灯管调光无闪烁、线性平滑，能达到很好的调光效果。

  0~10V(1~10V）调光系统在美洲国家使用比较广泛， DALI 控制调欧洲家使用比较广泛。目前0~10V(1~10V）调光系统已经实现用手机／ iPad / PC 对其进行智能控制，可实现分组、分区域控制，场景控制及定时调光等功能。

注意

 ①若采用1~10V调光系统，则当调光信号电压为1V时 LED 照明灯具最暗，为10V时最亮，低于1V时熄灭；若采用0~10V调光系统，则当调光信号电压为10V时 LED日光灯管最亮，为1V时较亮，为0V时熄灭，即若采用0~10V调光系统，只要调光信号电压不到0V, LED 照明灯具就不会熄灭。

 ②市面上部分 PWM 调光器（带遥控）只有0~5V信号输出，调光范围为0%~100%。

 ③0~10V调光器负载功率范围为200~300W，如果要对大量的 LED 照明灯具进行调光，需要配套相关0~10V调光系统。

(2700K，白光）和低色温 LED (6500K，白光）。通过 LED 调光驱动电源调节两种 LED 的驱动电流比例，来实现 LED 的色温调节，这种调光调色温 LED 驱动电源主要用于 LED 吸顶灯。

注意

 ① DC 0~10V调光驱动电源的 DIM 信号线长度一般不超过5m，若超过5m则建议使用导电性强、线径大的线材，以最大限度地减少压降问题。

 ②市面上部分 DALI 控制器具有给总线供电的功能，如果没有供电功能，就需要外加 DALI 供电电源，安装时不能将 DALI 信号端与输出端接反，以免损坏控制器。

 ③将 DALI 信号线连接到控制器（ DALI Master ）的 DALI 总线上，在控制器扫描、分配地址后，即可对电源进行调光控制。

 ④台湾明纬公司生产的 HLG 系列、 HLG - C 系列、 HVGC 系列、 ELG 系列具有三合一调光功能。

 ⑤选购DMX512控制器时要注意产品质量，找到适合自己实际需求，并且有好的售后服务的产品。

 ⑥ LED 晶闸管调光驱动电源要与晶闸管调光器配合使用。

 ⑦目前也有通过 DIP （拨码）开关进行电流简易设置的 LED 调光驱动电源，符合 DALI 标准协议 IEC 62386。调光方式支持 DALI 、0~10V、可调电阻、 PWM 、 Touch DIM 。

 ⑧0~10V调光驱动电源在美国应用比较广泛，欧盟采用的调光方式主要是晶闸管调光及 DALI 调光。
