0-10V 调光 LED 面板灯是一种较为常见的可调光照明设备，以下是其原理、调光方法、接线方式及注意事项的详细介绍：

1. 工作原理

• 0-10V 调光 LED 面板灯主要由 LED 光源、LED 驱动器、0-10V 调光控制电路组成。LED 驱动器将输入的交流电源转换为适合 LED 光源工作的直流电源。0-10V 调光控制电路则接收来自调光器的 0-10V 直流电压信号。当调光器输出的电压在 0-10V 之间变化时，0-10V 调光控制电路会根据这个电压信号的大小，调整 LED 驱动器输出的电流，从而改变 LED 光源的亮度。例如，当电压为 0V 时，LED 驱动器输出电流最小，面板灯熄灭；当电压为 10V 时，LED 驱动器输出电流最大，面板灯达到最大亮度。

2. 调光方法

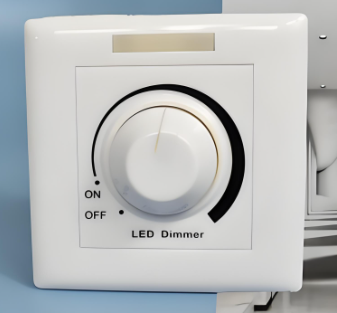

• 手动调光器调光：使用专门的 0-10V 手动调光器，通过旋钮、按键或滑动条等操作方式，调节输出的 0-10V 电压信号，从而实现对 LED 面板灯亮度的调节。这种方式简单直观，适用于小型场所或单个灯具的调光控制。

• 智能控制系统调光：将 0-10V 调光 LED 面板灯接入智能照明控制系统，通过电脑、手机 APP 或中央控制面板等设备，对多个灯具进行集中控制和调光。智能控制系统可以根据不同的场景需求（如会议、休息、清扫等），预设不同的亮度模式，实现一键切换。

• 传感器联动调光：结合环境光传感器、人体红外传感器等，根据环境光线的强弱或人员的活动情况，自动调节面板灯的亮度。例如，在白天环境光线充足时，环境光传感器检测到光线强度较高，自动降低面板灯的亮度；当有人进入房间时，人体红外传感器触发，面板灯自动亮起并调整到合适的亮度。

•


3. 接线方式

• 电源接线：将交流电源的火线（L）连接到 LED 驱动器的火线输入端，零线（N）连接到 LED 驱动器的零线输入端。确保电源电压与 LED 驱动器的额定输入电压相匹配。

• 0-10V 控制线接线：将调光器输出的 0-10V 控制线的正极（通常标有 “+” 或 “V+”）连接到 LED 驱动器的 0-10V 控制信号正极输入端，负极（通常标有 “-” 或 “V-”）连接到 LED 驱动器的 0-10V 控制信号负极输入端。注意正负极不要接反，否则可能导致灯具无法正常调光甚至损坏。

• 多灯并联接线：如果需要连接多个 0-10V 调光 LED 面板灯，可以将它们的电源输入端和 0-10V 控制线输入端分别并联连接。每个灯具的电源和控制线路都要确保连接牢固，避免出现松动或接触不良的情况。

•


4. 注意事项

• 电压匹配：确保输入电源电压与 LED 面板灯和 LED 驱动器的额定电压一致，避免因电压过高或过低导致灯具损坏或无法正常工作。

• 接线规范：严格按照接线图和说明书进行接线，确保火线、零线和 0-10V 控制线连接正确。接线完成后，仔细检查线路连接是否牢固，绝缘是否良好，防止出现短路或漏电等安全隐患。

• 调光器兼容性：选择与 0-10V 调光 LED 面板灯兼容的调光器，不同品牌和型号的灯具和调光器可能存在兼容性问题，不兼容的设备可能导致调光效果不佳或灯具无法正常工作。

• 安装环境：安装 0-10V 调光 LED 面板灯时，要选择合适的安装环境，避免在潮湿、高温或有腐蚀性气体的场所安装。确保灯具的散热良好，避免因散热不良导致灯具寿命缩短或性能下降。

• 维护保养：定期对 0-10V 调光 LED 面板灯进行维护保养，检查灯具的工作状态和调光功能是否正常。清洁灯具表面的灰尘和污垢，保持良好的透光性和散热性能。
