调光 LED 吸顶灯简介
双色 LED 吸顶灯灯板如图所示。双色 LED 吸顶灯由两种色温的 LED 组成，再配合调光调色温驱动电源，
可以实现调节亮度、调节色温效果。 LED 吸顶灯灯板尺寸规格有310mmx15mm(6W)、410mmx15mm(6W、8W)、
520mmx15mm(8W、9W)、534mmx19mm(9W、双色），功率有8W、12W、16W、18W、24W、36W、48W、
64W、72W等。
1.双色 LED 吸顶灯灯板
注意
① LED 吸顶灯 PCB 应符合客户承认书中线路图的要求，不同极性之间不可出现短路现象。
② LED 吸顶灯 PCB 板材变形不应超过板长的0.75%，且不造成焊接后组装操作或最终使用期间的损伤。
③ LED 吸顶灯 PCB 耐压测试符合安规或客户承认书要求。
④ LED 吸顶灯 PCB 上必须印有规格、尺寸、生产周期、 LED 正极和负极标识。
⑤ LED 吸顶灯 PCB 上焊盘及线路不能出现刮伤、压伤、起泡等现象。
无线调色温 LED 吸顶灯具有多种色温功能表现，色温可以在2700~6500K进行智能切换，可按照不同的场景要求达到
不同的效果，还可以实现自动关灯和调光等多种功能。分段调光就是利用在规定时间内开、关墙壁上的开关来达到调光
的目的，其优点是无需额外的调光元件，按现有的安装方式即可使每盏灯实现调光；其缺点是只能按预先设定的亮度循
环调节，不能实现无级调光。

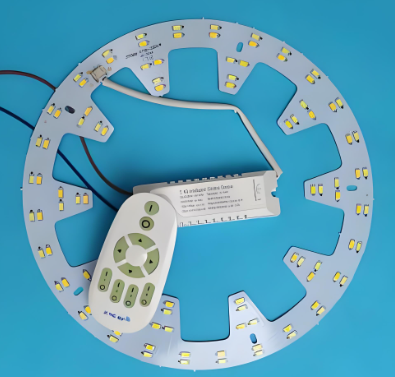

LED 吸顶灯调光调色温驱动电源及遥控器的外形如图所示。
深圳市郎特科技有限公司生产的数字调光调色温驱动电源可以很方便地对室内各种灯具进行调光、调色温，或开、光灯操作，可以配合恒光照强度传感器启用自动光照强度调节功能，也可以配合其他传感器完成某些特定的自
动控制功能。 LED 吸顶灯调光调色温电源接线示意图如图所示。
2.LED 吸顶灯的设计与组装
① LED 智能分段变光控制器用于驱动两路 LED ，分为3段输出和4段输出，4段输出带小夜灯功能，单路输出时电流为
300mA，双路输出时每组电流为150mA，共计300mA。按电源开关即可实现分段控制。
② LED 吸顶灯调光调色温驱动电源（2.4GHz无线调光、调色温）的功率为20~108W,当功率为20~27W时，输出电压
为 DC 63~90V，双路输出，电流为260mA。当功率为30~42W时，输出电压为 DC 140~180V，双路输出，电流为
260mA。当功率为30~36W时，输出电压为 DC 99~120V，双路输出，电流为260mA。
③2.4GHz分组式触摸色温控制器可实现分级调光，采用触摸色环及按键方式控制 LED 吸顶灯的亮度及冷暖度。采用
2.4GHz遥控频率，遥控效果稳定，抗干扰能力强，具有分组独立控制功能，可实现一对多操控。
④根据 LED 吸顶灯调光调色温驱动电源(2.4GHz无线调光、调色温）输出端确定 LED 双色灯板高低色温 LED 贴片的
位置，如果 LED 贴片错位，则可以调换光源端子线的位置。
⑤ LED 吸顶灯调光调色温驱动电源（2.4GHz无线调光、调色温)输出方式有单路输出、双路输出、3路输出、4路输出。
⑥在安装 LED 双色灯板时，一定要根据电流流向进行安装。
