以下是关于 0-10V 调光 LED 筒灯的相关信息：
通常 0-10V 调光 LED 筒灯的接线图涉及调光控制器、驱动电源和筒灯。调光控制器的输出端连接到驱动电源的 0-10V 调光接口，驱动电源的输入端接 AC220V 电源，输出端接 LED 筒灯。
单个 21W 筒灯：先将 AC220V 电源线接入驱动电源的输入端，区分好 L（火线）和 N（零线）；再将驱动电源的输出端与 21W LED 筒灯连接，注意正负极对应；最后把 0-10V 调光信号线的一端接调光控制器的输出端，另一端接驱动电源的 0-10V 调光接口。
30 个 630W 筒灯：AC220V 电源线接入总驱动电源的输入端；将 30 个筒灯的驱动电源输出端采用并联方式连接到总驱动电源的输出端，确保每个筒灯驱动电源的正负极连接正确且牢固；0-10V 调光信号线先连接到一个信号分配器或放大器的输入端，再从信号分配器或放大器的输出端分别连接到 30 个筒灯的驱动电源 0-10V 调光接口。
一般建议 0-10V 调光信号线与强电电缆保持 15cm 以上的距离，以避免电磁干扰。信号线长度在没有信号放大器等辅助设备时，通常不宜超过 30 米，若超过 30 米可能会出现信号衰减，导致调光不准确、不稳定等问题。

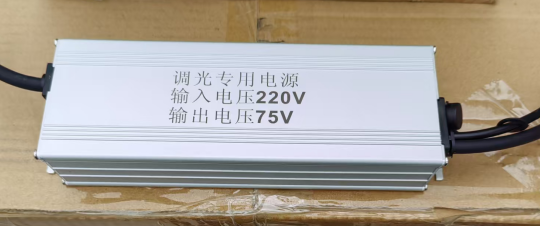

输入电压：一般为 AC85-265V，能适应较宽的电网电压范围。
输出电流：根据筒灯功率和灯珠数量确定，如 21W 筒灯的驱动电源输出电流可能在 700mA 左右。
输出电压：通常在一定范围内，如 18-42V ，60-80v等。
调光接口：标准的 0-10V 输入接口，输入阻抗较高，一般大于 10kΩ。
效率：通常在 93% 以上，高效率可减少发热和能源损耗。
保护功能：具备短路保护、过压保护、过温保护、过载保护等。
已知光效为 100lm/W，单个 21W 筒灯在 0V 时光通量为 0lm，10V 全亮时光通量为 21W×100lm/W=2100lm。30 个筒灯在 0V 时光通量为 0lm，10V 全亮时光通量为 630W×100lm/W=63000lm，在 0-10V 调光过程中，光通量在 0-2100lm（单个）、0-63000lm（30 个）之间线性变化。
安装：将调光器安装在便于操作的位置，如墙壁开关面板处，确保其电源输入连接正确，与 0-10V 调光系统的其他设备布线规范。
调节：通过旋转旋钮、滑动推杆或按动按钮等方式，改变输出的 0-10V 电压信号，从而调节筒灯亮度。
与系统配合：调光器应与驱动电源和筒灯的 0-10V 调光规格匹配，若与智能控制系统连接，可实现远程控制、定时控制等功能。
