以下是 PWM 调光 LED 灯管的原理及接线图介绍：
原理
PWM 调光即脉冲宽度调制调光，是通过控制 LED 灯管开启和关闭的时间比例来调节亮度的. 其原理是将电源方波数位化，并控制方波的占空比，从而达到控制电流的目的，进而调节 LED 灯的亮度。占空比是指在一个脉冲循环中，通电时间相对于总时间所占的比例。当占空比越大，即 LED 灯管开启时间越长、关闭时间越短，平均电流就越大，LED 灯的亮度也就越高；反之，占空比越小，亮度越低. 人眼具有视觉暂留特性，当 PWM 信号的频率足够高时，人眼无法察觉到 LED 灯的闪烁，会认为灯是持续发光的，一般当 PWM 频率高于 100Hz 时，人眼基本就感觉不到闪烁了.
接线图

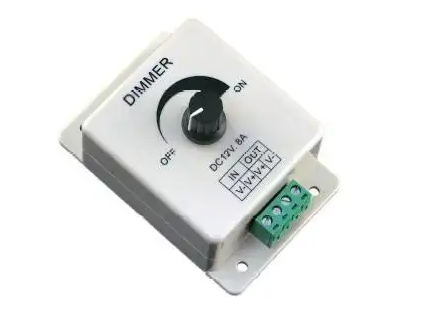

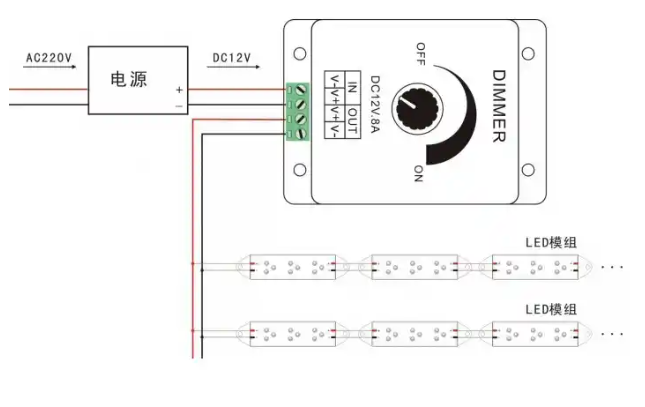

基本接线图：一般来说，PWM 调光 LED 灯管的接线较为简单。PWM 调光控制器的输入通常接直流电源，如常见的 12V 或 24V 直流电源。PWM 调光控制器的输出端连接 LED 灯管的正极，LED 灯管的负极则接电源的负极.
使用 IC 555 的 PWM 灯调光器电路图：由一个构成主干的简单 555 和一对用于驱动连接的灯的达林顿晶体管组成，由一个简单的 12V 直流电源供电。IC 555 连接为非稳态多谐振荡器，并提供连续方波作为输出，其输出的占空比可以使用电位器 R3 进行调整，从而改变灯的亮度，晶体管 Q1 和 Q2 构成连接到 555 输出的 12V 灯的达林顿驱动器，R4 用于限制晶体管 Q1 的基极电流，电容器 C2 用于降低噪声.
使用 NE555 定时器的 PWM 灯调光器电路图：NE555 定时器 IC 作为工作频率为 2.8KHz 的非稳态多谐振荡器接线，构成电路的核心，电阻 R1、R2、电位器 R3 和电容 C1 是定时元件，IC 输出的占空比可使用 R3 进行调整，占空比越高灯越亮，占空比越低灯越暗。在非稳态多谐振荡器的充电周期期间，二极管 D1 旁路 R3 的下半部分，以保持输出频率恒定，而与占空比无关，晶体管 Q1 和 Q2 构成 12V 灯的达林顿驱动级，电阻器 R4 限制晶体管 Q1 的基极电流
PWM 调光 LED 灯管参数表
产品型号 | 功率 | 长度(mm) | 光效/w/lm | 单箱数量 | 外箱尺寸/CM |
(Model) | (Power) | Length(mm) | Light effect/w/lm | Pcs/ctn | Outerboxsize/cm |
pwm调光led灯管 |
|
|
|
|
|

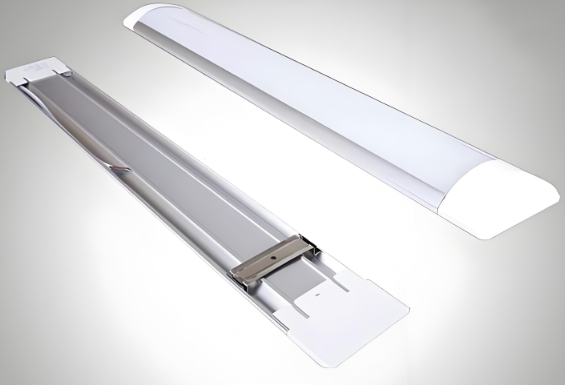

调光LED T8灯管 LT-T8-TG12024W | 24W | 1200 | 100 | 30 | 123*19*17 |
调光LED T8灯管(Aluminum plastic lamp tube) | 18W | 900 | 100 | 30 | 93*19*17 |
调光LEDT8灯管(Aluminum plastic temp tube) | 14W | 600 | 100 | 30 | 63*19*17 |
PWM（脉冲宽度调制）调光灯管具有以下优点：
精确调光：通过改变脉冲宽度来精确控制灯管的亮度，能够实现从 0% 到 100% 的连续调光，满足不同场景下对光照强度的精确需求。例如，在摄影棚中可以根据拍摄需要精准调整光线亮度，以达到理想的拍摄效果。
高线性度：输出的亮度与控制信号呈良好的线性关系，即控制信号的变化能准确地反映在灯管亮度的变化上，调光过程平滑自然，不会出现亮度跳跃或闪烁的现象，使人眼感觉舒适，有利于保护视力。
高效率：PWM 调光方式在调节亮度时，灯管始终工作在满负荷状态，只是通过控制导通时间来改变平均功率，因此能量损失较小，能保持较高的发光效率，相比其他调光方式更加节能。以家庭照明为例，使用 PWM 调光灯管可以在满足不同亮度需求的同时，降低电能消耗，节省电费。
无色彩偏移：由于 PWM 调光不改变灯管的工作电流和电压的有效值，只是改变其导通时间，所以不会引起灯管发光颜色的变化，能保持稳定的色温与显色指数，使被照物体的颜色还原度高，在对色彩要求较高的场所，如博物馆、画廊等，能更好地展示展品的真实色彩。
响应速度快：PWM 信号的频率较高，灯管能够快速响应信号的变化，实现亮度的快速调节。这一特性在一些需要频繁切换亮度的场景中非常有用，如舞台灯光效果的快速变换、汽车大灯的自动调光等，可以迅速满足不同的光照需求。
