     产品名:   分体式T5led灯管规格,T5led灯管尺寸LT-T5-120-2835系列

      分体式T5led灯管规格,T5led灯管尺寸LT-T5-120-2835系列分体式T5led灯管规格,T5led灯管尺寸LT-T5-120-2835系列分体式T5led灯管规格也有多种,T5led灯管尺寸LT-T5-120-2835系列,T5led灯管规格与普通灯管规格基本一致的,便于直接替换。分体式直径是16mm,管径比较细。限于内部空间位置不大,电源没有放置的地方,因此一般采用将电源贴片于led灯板之上,电源一般做的比较小,电压的宽窄幅度也比较小。大约在200-265v之间。如果有其他特殊要求建议采用T6led灯管来实现比较好。

T5led灯管尺寸规格有:60cm、120cm、150cm等;

T5led灯管规格按照外形分为分体式和一体式led灯管,分体式可以直接替换老式T5日光灯管即早期的荧光灯管。

  T5led灯管规格 按照功率分为6w,12w,20w,对应荧光灯管为14w、28w和36w

T5led灯管规格 按照电源分:内置与外置电源,由于体积小,内置电源采用线性电源,电压范围170-265v,外置电源可以采用隔离电源,由于功率小,甚至可以实现一个电源带动3支 T5led灯管。如果是一体化 T5led灯管规格 ,那么电源可以内置,隔离非隔离电源均可以使用。

T5led灯管规格 按照堵头,采用统一堵头,堵头型号为G5.3 即针与针之间距离为5.3mm
T5led灯管尺寸直径:16mm

T5 led灯管尺寸,一体化T5led灯管长度有0.6米,0.9米,1.2米,1.5米

T5led灯管规格按照灯珠分为3014与2835灯珠,光效达到80-90lm/w

     功率有:9W、10W、16W等 LED灯管尺寸常用规格:φ16MM*549MM (60cm  灯管)φ16MM*849MM (90cm  灯管)φ16MM*1149MM(120cm 灯管)φ16MM*1449MM(150cm 灯管)

管材:采用半塑胶半铝材,铝材为型材。长度和直径规格符合国际标准,便于替换老T5灯管规格

朗特照明T5 led灯管规格有:分体式9w 16w 22w,电源内置,一体式T5 led灯管规格:9w  12w  18w 22w  25w,一般采用铝材散热,原支架通用,尺寸也与普通玻璃荧光灯一样。不需要镇流器。分内置和外置电源。内置电源体积小,参数不及外置电源好

T5led灯管规格具体尺寸见下图,T5 led灯管堵头规格是G5.3

T5一体化规格分多钟,因为自身带支架,所以安装方式灵活,基本长度有0.3米、0.6米、0.9米、1.2米、1.5米

附件有,3芯插头,配2个卡扣,用于安装。外形款式有多种。有些体积大些,有些小一些。

材质有,铝塑的和全塑的。全塑用于做防水系列led灯管

铝塑有透明灯罩和乳白灯罩

铝材有全铝和喷漆铝材,可以选用

分体T5铝材一般是全铝的,没有塑胶管

根据外形不同,主要是铝型材不同,铝的重量也有差别

    根据用户要求,可以做成不同电压规格的T5led灯管,交流电:从85v到277v,305v-389v 可以做成交流可控硅调光的

 直流电:从12v,24v,36v,48v,可以做成直流调光的

 不同色温规格,色温从2500k-10000k, 电源规格:隔离与非隔离规格,一般分体的,电源外置,一体的,电源内置, 光效规格:100-130lm/W

 长度规格:分体的灯管尺寸长度小于一体化长度尺寸。随着工艺的进步,目前已经可以采取T8灯管来做。便于将电源内置。也能满足T5的支架,由于管子变大,对散热也大大有利,延长了灯管使用寿命。又由于T8灯管大批量生产,成本较低。将次方法用于T5,使生产成本也随之降低。

     线性电源主回路的工作过程是输入电源先经预稳压电路进行初步交流稳压后,通过主工作变压器隔离整流变换成直流电源,再经过控制电路和单片微处理控制器的智能控制下对线性调整元件进行精细调节,使之输出高精度的直流电压源,
1、电源变压器及整流:将380V的交流电变换成所需的直流电;
2、预稳压电路:采用继电器元件或可控硅元件对输入的交流或直流电压进行预调整和初步稳压,从 而降低线性调整元件的功耗,提高工作效率.并确保输出电压源高精度和高稳定;
3、线性调整元件:对滤波后的直流电压进行精细调整,使输入电压达到所需要的值和精度要求;
4、滤波电路:对直流电源的脉动波,干扰,噪声进行最大限度的阻止,和吸收,从而保证直流电源的输出电压低纹波、低噪声、低干扰;
5、单片机控制系统:单片微处理控制器对检测到的各种信号进行比较、判断、计算、分析等处理后,再发出相应的控制指令使直流稳压电源整体稳压系统工作正常、可靠、协调;
6、辅助电源及基准电压源:为直流稳压系统提供高精度的基准电压源及电子电路工作所需要的电源;

      线性电源技术很成熟,制作成本较低,可以达到很高的稳定度,波纹较小,自身的干扰和噪声都比较小,但因为工作在工频(50Hz),变压器的体积比较大,效率偏低(一般满载工作的效率只有80%左右)整体体积较大,显得较笨重.且输入电压范围要求高;而开关电源是工作的高频状态,变压器的体积比较小,相对比较轻便,但是输出纹波较线性电源要大,但因结构简单,成本低,效率高

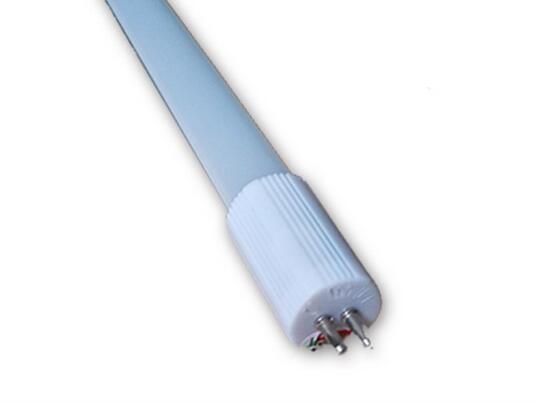

 分体式T5led灯管外形

分体式T5led灯管具体尺寸规格

T5led灯管规格,由于分体式直径太细,只有16mm,无法将电源装入管内,特别是做大功率灯管和做过各种认证的T5led灯管,因为T5日光灯支架大量存在。那么如何解决这个问题呢?T8转T5led灯管便诞生了。规格有,0.6米、0.9米、1.2米、1.5米

T8转T5led灯管尺寸,0.6米 对应尺寸 549*26   0.9米对应尺寸  849*26   1.2米对应尺寸 1149*26  1.5米对应尺寸 1149*26



分体式T5led灯管用T8代替,即T8转T5型



分体式T5led灯管包装结构图型

分体式T5 led灯管安装应用
