DMX 调光系统简介

基本概念解读

DMX 是一种数字信号协议，它定义了由灯光控制器传输到固定装置和外围设备（如调光回路）的信号构造。按 DMX 协议规定，一个接口最多可以控制 512 个通道，一条 DMX 电缆只能连接一个接口，所以在复杂应用和大型活动现场常常会要求多个接口。DMX 信号本身由一个 header 字节与 512 个数据通道组成，每个通道包含 8 比特数据，其数值在 0-255 之间，且每个通道的数值每秒刷新 44 次，要求的宽带网速是每秒 180k 比特 / 秒。

通常情况下，每个通道对应一台单独灯光装置，通道的数值代表调光等级。比如，向通道三发送数值 127 就代表固定装置 3 的亮度为 50%，如果数值是 255 亮度则是 100%。很多 LED 装置都会有三个独立通道，分别控制红、绿、蓝三色。而一些复杂单元，比如自动灯，实际上会使用多个通道，其数值可代表颜色、位置、还有调光等级。

此外，DMX 还可以用于控制灯以外的设备，如烟雾机和视频服务器等。DMX 标准要求有两个导体来接受正负信号，电压一般为 5 伏左右，再加上接地屏蔽，正信号表现为 1，负信号表现为 0。尽管 DMX 标准规定接口应用 5 芯卡依口（a.k.a. XLR-5），但低成本的单元有时候会使用 3 芯卡依口，不过这是官方明令禁止的，因为这样做是为了防止不慎和音响上的 3 芯卡依口产生误连接，音响上的 3 芯卡依口可对外提供 48 伏的幻像电压，这种错误连接极易烧坏 DMX 电路。DMX 规定的推荐配置长度是 500 米，连接装置不超过 32 台，追加单元可用 DMX 开关或者放大器连接，一种简单的 DMX 网络形式为雏菊链，靠单条电缆将数据信息从一个单元传到另外一个单元，复杂的应用则会靠单条以太网电缆连接多个 DMX 插口。

应用场景举例

DMX 调光系统在众多场景中都发挥着重要作用。在舞台方面，无论是剧院里的话剧、歌剧、芭蕾舞演出，还是大型演唱会、音乐节等，DMX 调光系统都是灯光控制的得力助手。通过它可以精准地控制舞台上各种灯光的亮度、色彩以及角度等，实现不同场景的切换，营造出或热烈、或梦幻、或庄重的氛围，配合演出人员的表演，给观众带来绝佳的视觉体验。像在一些大型音乐节上，随着音乐节奏的变化，利用 DMX 调光系统可以让灯光闪烁、变色、移动等，使灯光与音乐完美融合，打造出无与伦比的观赏效果。

酒吧、KTV 也是 DMX 调光系统常见的应用场所。在酒吧中，它能够结合音乐风格和节奏，对灯光进行编程控制，让灯光的颜色、亮度按照设定好的程序变化，打造出动感、迷离的氛围，吸引顾客沉浸其中。例如可以在慢摇吧里，通过 DMX 调光系统控制电脑摇头灯、激光灯、DMX 频闪灯等效果灯具，随着音乐节拍营造出惊艳、梦幻的光影效果，长时间调动和刺激着顾客的情绪。KTV 里运用 DMX 调光系统，则可以根据不同的歌曲风格，变换包间内灯光的色彩和亮度，增添娱乐氛围。

在一些大中型室内外 LED 照明系统中，DMX 调光系统同样有着广泛应用。比如在大型商场的外立面照明、城市的景观照明工程、市政道路照明等地方，它可以控制 led 灯条、调光 led 投光灯、led 泛光灯、led 地埋灯、led 灯带等进行调光，实现智能化、个性化的灯光控制效果，既能满足照明需求，又能打造出独特的城市夜景风貌。还有像大型写字楼、酒店等建筑的室内照明，利用 DMX 调光系统可以进行分区、分组控制，根据不同的使用场景和时间，调节灯光亮度和色彩，达到节能且营造舒适环境的目的。

DMX 调光系统布线连接方法

接线方式说明

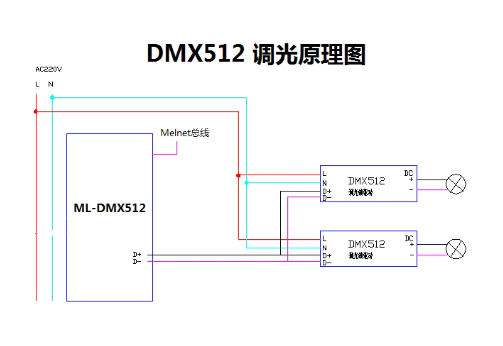

DMX512 调光装置通常采用 5 芯连接接口，其中包含 3 条数据线，分别是数据 +、数据 - 和数据地线，另外还有两条电源线，即正极和负极。这几条线都有着各自重要的作用，数据 + 和数据 - 负责传输具体的控制数据信号，数据地线则能保障数据传输的稳定性，避免受到外界干扰等影响；而正极和负极电源线自然是为整个装置的运行提供电力支持。

在进行连接时，正确的方式是将数据 + 与数据 + 相连，数据 - 与数据 - 相连，数据地线与数据地线相连，正极与正极相连，负极与负极相连。只有这样规范的接线，才能保证各设备之间信号传输准确无误，让整个 DMX 调光系统正常发挥作用，实现对灯光设备的有效控制。

连接顺序要点

对于 DMX512 调光装置的连接顺序，是需要特别留意的环节。通常情况下，要先将 DMX512 控制器与调光装置进行连接，之后再把调光装置与灯光设备相连接。

之所以要遵循这样的顺序，是因为 DMX512 控制器是整个灯光控制系统发出控制指令的源头，先将它和调光装置连接好，控制信号就能率先传输到调光装置这里，调光装置接收到准确的信号后，再进一步把信号传递给各个灯光设备，如此一来，便能确保控制信号能够顺利传输到每一个灯光设备上，最终实现统一的调光效果，让所有灯光按照预设的要求协同工作，营造出理想的灯光氛围。

DMX 调光系统布线注意事项

接线可靠性保障

在进行 DMX 调光系统布线时，接线的可靠性至关重要。首先，接线时一定要使用合适的接线端子或插头，这能确保各线路之间接触良好，不易出现松动的情况。比如，质量合格的螺丝式接线端子，可以通过拧紧螺丝来紧紧固定住导线，让其连接稳固。

同时，完成接线后，还需要仔细检查接线是否牢固。可以通过轻轻拽拉导线，查看其是否会松动来进行初步判断。因为一旦接线出现松动或者接触不良的状况，就很可能影响灯光的正常工作，像导致灯光闪烁、无法正常亮起或者亮度不稳定等问题。特别是在一些大型舞台演出、重要活动场合，如果因为接线不可靠而出现灯光故障，那将会对整个活动的效果产生极大的负面影响。所以，无论是在安装之初，还是后续定期维护时，都要着重关注接线的可靠性这一关键环节。

避免信号干扰

在 DMX 调光系统布线过程中，要特别留意避免信号干扰的问题。由于电源线与数据线属于两种不同的信号类型，它们相交叉的话，就容易产生干扰，进而影响灯光的正常工作。例如，在一些复杂的灯光布置场景中，若电源线和数据线随意交叉铺设，灯光可能会出现颜色偏差、亮度异常波动等情况。

为了减少这种干扰，布线时应尽量采取一些有效的措施。一方面，可以选择分开布线的方式，也就是规划好不同的线路走向，让电源线和数据线保持一定的距离，各自沿着相对独立的路径进行铺设。比如在舞台的灯光布线中，将电源线沿着舞台的一侧，数据线沿着另一侧来布置。

另一方面，使用屏蔽线也是很不错的办法。屏蔽线外部有特殊的屏蔽层，能够对外界的干扰信号起到阻隔作用，保障内部数据线传输的稳定性。像在一些对灯光控制精度要求较高的场所，如电视台演播厅等，使用屏蔽线就能很好地避免周边众多电子设备所产生的干扰信号影响 DMX 调光系统的数据传输，从而确保灯光可以按照预设的要求精准地进行调光、变色等操作，营造出理想的灯光效果。

DMX 调光系统布线常见问题及解决

灯光无法正常工作

在进行 DMX 调光系统布线后，有时可能会遇到灯光无法正常工作的情况，这着实让人头疼，不过只要找准原因，解决起来也并非难事。

首先，接线错误是常见原因之一。DMX512 调光装置通常采用 5 芯连接接口，包含 3 条数据线（数据 +、数据 - 和数据地线）以及两条电源线（正极和负极），正确的接线方式应是数据 + 与数据 + 相连，数据 - 与数据 - 相连，数据地线与数据地线相连，正极与正极相连，负极与负极相连。若接线时出现差错，比如将数据 + 和数据 - 接反了，那信号就无法准确传输，灯光自然不能正常工作。

其次，接触不良也会导致此类问题。接线过程中，如果使用的接线端子或插头质量不佳，或者没有将导线连接牢固，经过一段时间的使用或者轻微的震动等情况，就可能出现接触不良的现象，使得信号传输中断，灯光无法亮起。

另外，设备故障也是不容忽视的因素。有可能是 DMX 控制器出现了问题，比如内部元件损坏、程序出错等，导致其无法正常发出控制信号；也可能是灯光设备本身存在故障，像灯泡损坏、灯具内部电路短路等情况，即便接收到了正确的信号也没办法正常发光。

当遇到灯光无法正常工作的情况时，可以按照以下方法来解决。第一，仔细检查接线是否正确，对照正确的接线方式，逐一查看各线路的连接情况，确保没有接错的地方。第二，检查接触是否良好，可以通过轻轻拽拉导线来初步判断，如果导线轻易就能被拽动，那就说明接触可能不牢固，需要重新进行连接加固；还可以使用专业的检测工具，检测线路连接点的电阻等参数，进一步确认接触情况。第三，检查设备是否损坏，对于 DMX 控制器，可以查看其显示屏上是否有故障提示代码，或者尝试用其他正常的灯光设备连接该控制器，看能否正常控制；对于灯光设备，可以检查灯泡是否完好、内部电路有无烧焦等异常迹象，必要时可以更换新的设备进行测试，以此来排查出故障所在并进行相应处理，让灯光恢复正常工作状态。

灯光闪烁或颜色不准

在 DMX 调光系统使用过程中，灯光闪烁或颜色不准确的情况时有发生，这往往会影响到整体的灯光效果，下面我们来分析一下可能的原因以及对应的解决办法。

一方面，接线松动是导致灯光闪烁或颜色不准的常见原因之一。经过长时间的使用或者安装时没有将接线紧固到位，接线处就容易出现松动的情况。一旦接线松动，信号传输就会变得不稳定，时断时续，反映在灯光上就是出现闪烁现象；而对于控制颜色的线路来说，不稳定的信号可能会使灯光接收到的色彩控制指令出现偏差，从而导致颜色不准。

另一方面，信号干扰也不容忽视。在复杂的布线环境中，例如周围存在大量其他电子设备或者电源线与数据线没有合理布局时，就容易产生信号干扰。像舞台周围有众多音响设备、灯光设备等同时工作，它们发出的电磁波可能会干扰到 DMX 调光系统的数据线信号传输，进而使灯光接收到错误的控制信号，出现闪烁或者颜色改变的问题。

此外，设备设置错误同样可能引发这些状况。如果在对 DMX 控制器、灯光设备等进行参数设置时出现了偏差，比如设置的调光频率不正确、色彩模式选择有误等，那么灯光也会按照错误的设置来工作，表现出闪烁或者颜色不准确的现象。

针对灯光闪烁或颜色不准的问题，可以采取以下解决思路。首先，要检查接线是否牢固，仔细查看每一处接线端子、插头与导线的连接部位，如有松动，需及时拧紧固定，确保线路连接稳固，信号能够稳定传输。其次，减少信号干扰，可以采取分开布线的方式，合理规划电源线和数据线的走向，让它们保持一定的距离，避免相互交叉干扰；在对信号质量要求较高的场合，还可以使用屏蔽线，利用其外部的屏蔽层阻隔外界干扰信号，保障内部数据传输的稳定性。最后，检查设备设置是否正确，认真核对 DMX 控制器上关于调光、色彩等相关参数的设置，对照设备的说明书，查看是否存在误操作或者参数设置不合理的地方，如有错误，及时进行调整纠正，确保灯光设备能够按照正确的指令稳定工作，呈现出理想的灯光效果。

DMX 调光系统布线优化方法

选用高质量配件

在进行 DMX 调光系统布线时，选用高质量的配件是非常关键的一步。比如接线端子或插头的质量，会直接影响到线路连接的稳定性。高质量的接线端子通常采用优质的导电材料制成，像铜合金等，其导电性好，能够确保电流稳定传输。而且，好的接线端子在设计上更为合理，例如螺丝式接线端子，通过拧紧螺丝可以让导线被紧紧固定住，使各线路之间接触良好，不易出现松动的情况。

插头方面，优质插头的插拔寿命更长，内部的金属触点也不容易磨损和氧化，能保障长期稳定的电气连接。使用这样高质量的接线端子或插头，可以有效避免因接触不良而引发的一系列问题，像是灯光闪烁、无法正常亮起或者亮度不稳定等状况。特别是在一些对灯光控制要求严格的场所，如大型舞台演出、电视台演播厅等，任何细微的线路问题都可能影响整体效果，而高质量配件就能大大提升整个布线系统的稳定性，确保 DMX 调光系统始终处于良好的工作状态，让灯光按照预设的要求精准呈现出各种效果。

合理选用线缆

线缆的合理选用对于 DMX 调光系统布线来说至关重要。首先，推荐使用屏蔽线，它外部的金属编织屏蔽层能够对外界的干扰信号起到很好的阻隔作用。在实际布线环境中，往往会存在各种电子设备产生的电磁场，比如舞台周边的音响设备、其他灯光设备等，这些电磁场容易干扰 DMX 调光系统中数据线的信号传输。而屏蔽线就可以将这些干扰阻挡在外，保障内部数据线传输的稳定性，使灯光接收到准确的控制信号，进而精准地进行调光、变色等操作。

此外，专用的 DMX512 电缆也是不错的选择。这类电缆是根据 DMX512 协议的特点和要求专门设计生产的，其特性阻抗等电气指标能够很好地匹配 DMX 调光系统，可有效减少信号在传输过程中的反射、衰减等问题，提高信号传输的稳定性和准确性。并且，它在保证信号质量的前提下，能让信号传输更远的距离，满足不同规模场地的布线需求。例如在大型的户外演出、城市景观照明工程等场景中，使用专用的 DMX512 电缆就能更好地发挥 DMX 调光系统的优势，确保各个灯光设备协调工作，营造出理想的灯光氛围。http://www.ledlongtech.com/html/product/5/ http://www.ledlongtech.com/
