LED 筒灯原理及接线图

2025-05-04

以下是关于郎特科技 LED 筒灯原理及接线图的相关内容:

LED 筒灯原理

LED 筒灯主要是通过二极管发光方式实现照明,其核心是 PN 结发光原理。具体来说,半导体晶片由 P 型半导体和 N 型半导体两部分组成,当它们连接起来时,之间会形成一个 P-N 结4。当给 PN 结加正向偏置电压时,势垒下降,由于电子迁移率比空穴迁移率大得多,大量电子从 N 区向 P 区扩散,构成对 P 区少数载流子的注入。这些电子与 P 区价带上的空穴复合,复合时得到的能量以光能的形式释放出去,从而实现发光。

LED 筒灯接线方法

  • 准备工作:关闭电源总闸,确保在无电状态下进行操作,准备好电工钳、绝缘胶带、电线连接器等工具。

  • 确定线路:检查电源线路的电压和功率是否与 LED 筒灯的额定电压和功率相匹配。一般家庭用电为 220V 交流电,选择相应电压适配的 LED 筒灯。

  • 连接电源线

    • 单筒灯接线:LED 筒灯通常有两根电线,分别为火线(L,一般为红色或棕色)和零线(N,一般为蓝色)。将筒灯的火线与天花板上预留的火线通过电线连接器或直接缠绕后用绝缘胶带缠紧连接,零线与零线同样连接。如使用接线端子,先将端子上的卡子掰起,把剥好线头的电线塞进端子孔洞,再掰下卡子复位5

    • 多筒灯并联接线:若要安装多个 LED 筒灯,可采用并联方式。将所有筒灯的火线连接在一起,接到电源的火线上,所有筒灯的零线连接在一起,接到电源的零线上。这样每个筒灯都能在额定电压下正常工作,且互不影响。

    • 带调光功能的筒灯接线:对于 0-10V 低压调光的 LED 筒灯,先将低压电源的正负极与调光控制器的电源输入正负极对应连接,一般电源正极接调光控制器的 “+” 端,负极接 “-” 端。然后把调光控制器的 0-10V 输出信号线一端连接到 LED 筒灯的调光输入引脚,注意正负极对应,一般信号线正极接筒灯调光输入的 “+”,负极接 “-”。

    • 筒灯原理结构.png

LED 筒灯接线图示意

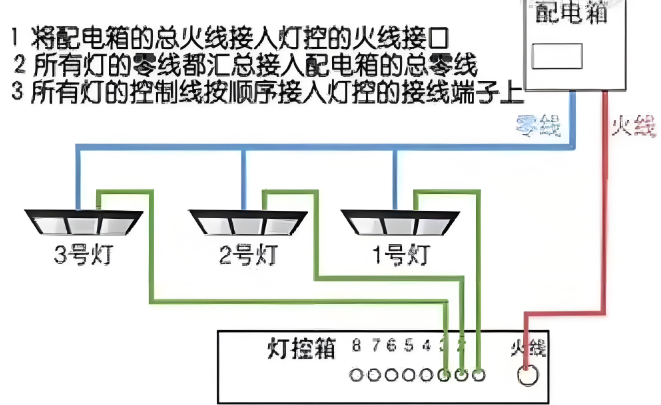

  • 单筒灯接线图:电源火线(L)- 电线连接器 / 缠绕连接 - LED 筒灯火线(L);电源零线(N)- 电线连接器 / 缠绕连接 - LED 筒灯零线(N)。

  • 多筒灯并联接线图:电源火线(L)- 多个筒灯火线(L)并联连接;电源零线(N)- 多个筒灯零线(N)并联连接。

  • 带调光功能筒灯接线图:低压电源正极 - 调光控制器 “+” 端;低压电源负极 - 调光控制器 “-” 端;调光控制器 “0-10V out +” 端 - LED 筒灯 “0-10V in +” 端;调光控制器 “0-10V out -” 端 - LED 筒灯 “0-10V in -” 端。
