T8led灯管怎么接线图

T8 LED灯管有单端供电和双端供电两种接线方式，以下是其接线图及说明：

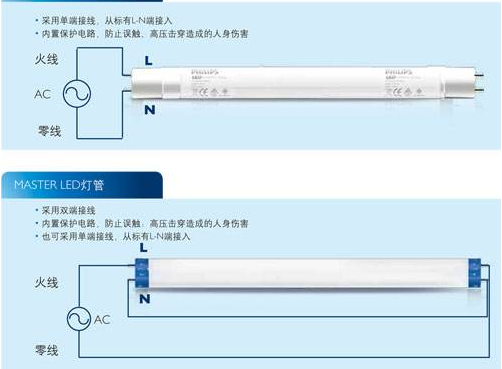

单端供电接线方式

- 接线图：一端灯座接两根线，分别为火线和零线，灯管的另一端不接线。

- 说明：接线时需注意区分正负极，将灯管标有正负极的输入端安装在有接线的灯座一端，另一端标有“NULL”的安装在不接线的灯座上。

双端供电接线方式

- 接线图：灯管两端的灯座各接一条线，一端接火线，一端接零线。

- 说明：这种接线方式在安装灯管时不用区分正负极，两端可以任意安装。

准备工作

- 确认电源：确保电源已关闭，并处于安全状态，以避免触电危险。

- 准备工具：准备好所需的电工工具，如剥线钳、螺丝刀等。

接线步骤

1. 拆除旧灯管及镇流器：如果是对传统荧光灯进行改造，需先将旧的荧光灯管和镇流器拆除，只保留灯架。

2. 连接电源线：将市电的火线和零线分别接到灯架两端的灯座上。通常灯座上会有相应的接线柱或卡槽，将电线的绝缘皮剥去适当长度，然后将火线插入一个灯座的接线柱或卡槽内，用螺丝刀拧紧螺丝固定；将零线插入另一个灯座的相应位置并固定好。

3. 安装T8 LED灯管：将T8 LED灯管两端分别插入已接好线的灯座中，确保灯管安装牢固。

注意事项

- 线路绝缘：在接线过程中，要确保电线的绝缘良好，避免裸线部分相互接触或与金属灯架接触，以防短路。

- 安装牢固：灯管安装到灯座时要确保安装到位，避免因接触不良而导致闪烁或不亮等问题。

- 安全检查：接线完成后，仔细检查各接线处是否牢固，有无松动或短路隐患。确认无误后，再打开电源进行测试。
