led灯管怎么接线图包含三种情况,单端通电，双端通电，一体化

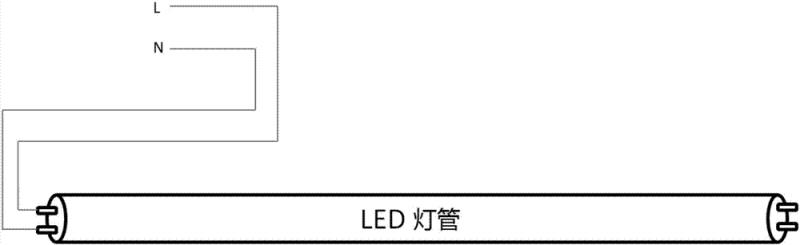

一、单端通电 LED 灯管接线 单端通电 LED 灯管是指灯管的电源只从一端接入，另一端不接电。这种灯管的好处是安全性较高，减少了触电风险。以下是典型的接线步骤与接线图示意： 所需工具和材料：电钻、螺丝刀、剥线钳、绝缘胶带、单端通电 LED 灯管、配套灯座。 接线步骤 准备工作：关闭电源，确保在操作过程中不会触电。将灯座固定在灯具安装位置，一般灯座有两个接线端。 连接电源：把交流电源的火线（L）和零线（N）分别接入灯座的对应接线端。通常灯座上会标有 “L” 和 “N” 标识，以区分火线和零线。 安装灯管：将单端通电 LED 灯管带有电极的一端插入已接好线的灯座中。由于是单端通电，灯管另一端无需连接任何线路。 接线图：   二、双端通电 LED 灯管接线 双端通电 LED 灯管是传统荧光灯管的常见替换类型，灯管两端都需要接入电源。接线相对单端通电稍复杂一些。 所需工具和材料：与单端通电类似，包括电钻、螺丝刀、剥线钳、绝缘胶带、双端通电 LED 灯管、配套灯座。 接线步骤 准备工作：关闭电源，将两个灯座分别固定在灯具的两端。 连接电源：把交流电源的火线接入一端灯座的一个接线端，零线接入另一端灯座的一个接线端。 安装灯管：将双端通电 LED 灯管的两端分别插入两个灯座中，确保灯管两端的电极与灯座的接线端良好接触。 接线图：三、一体化 LED 灯管接线 一体化 LED 灯管通常是将 LED 灯珠、驱动电源等集成在一个灯管内，安装相对简单，有些一体化 LED 灯管还可以兼容传统的荧光灯灯具。 所需工具和材料：螺丝刀、剥线钳、绝缘胶带、一体化 LED 灯管、配套灯座（部分可直接替换原荧光灯灯座）。 接线步骤（以替换传统荧光灯灯具为例） 准备工作：关闭电源，拆除原荧光灯灯具中的镇流器和启辉器（如果有）。

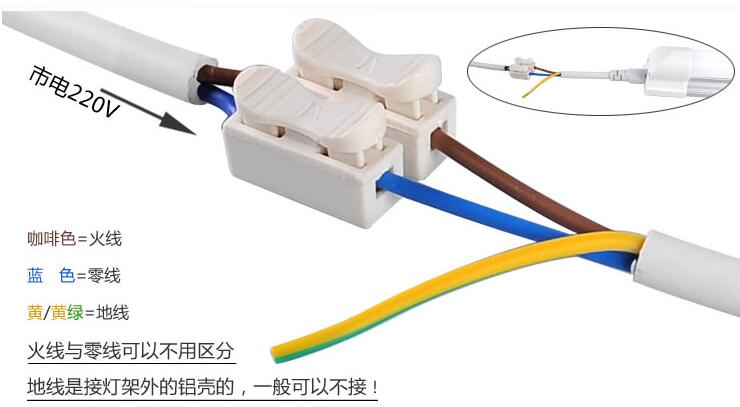

固定灯具：确定好卡口位置，安装好卡口。 连接电源：将交流电源的火线和零线直接接入一体化 LED 灯管的电源输入接线端。有些一体化 LED 灯管会配备专门的接线端子，方便连接电源。 安装灯管：将一体化 LED 灯管直接安装在原荧光灯灯具的位置上（即新装卡口位置），确保安装牢固。 接线图：在进行任何接线操作前，请务必确保电源已关闭，操作过程中遵循安全规范。如果对电气知识不太熟悉，建议在专业电工的指导下进行接线。
