双管荧光灯改led灯管接线图
市面上关于老旧日光灯改led灯管的方法，大多为单支led灯管改法，目前还很少有双支荧光灯改led灯管的方法。
下面我们郎特科技为你介绍。
双管荧光灯工作原理是需要镇流器的参与的，否则无法点亮。由于是两套镇流器，线路还比较复杂。那么，我们如何改呢？
一、电感式双管荧光灯改led灯管接线
对于电感式双架比较简单，方法有两种
1、直接摘掉启辉器，双管荧光灯T8支架上有两个启辉器，直接去掉，将合格的led灯管装上去就可以了。
2、改线路，由于电感镇流器会消耗电能，需要去掉，以便于节能。去掉连接线以后，支架两端有4个灯座，如何接线呢？
很简单，两端灯座分别采用并联的方式即可。两端并联的灯座，各自引出一条通电线，分别接零线火线即可。
二、电子式双管荧光灯改led灯管接线
对于电子镇流器，必须全部去掉。改法基本和电感式支架一样。即，两端灯座并联，分别引出零线火线，大功告成。
三、将两支荧光灯改为 LED 灯管，可按以下步骤进行：
1、所需工具和材料
工具：螺丝刀、电笔、剪线钳、剥线钳。
材料：LED 灯管、绝缘胶带楼盘网。
2、改造步骤
关闭电源：在进行改装前，务必关闭荧光灯的电源总闸，并用电笔测试确认无电，以确保操作安全。
拆除荧光灯管和相关配件：打开荧光灯的灯罩，将荧光灯管从灯座上取下。通常荧光灯有两种安装方式，一种是两边有
弹簧的，用点力向其中一边推一下就可以取出；另一种是扭动的，把灯管旋转半圈，使灯管的接线插针正好对准灯管支架
的安装缝，即可轻松拆除。然后用螺丝刀拧下固定启辉器和镇流器的螺丝，剪断连接镇流器的电线，将启辉器和镇流器从
灯具中取出。
处理线路：如果是电感镇流器，可以不做任何修改；但如果是电子镇流器，要将线全部剪断，去掉电子镇流器，将零线和
火线分别接到灯座的两头。注意，接线时要确保电线连接牢固，并用绝缘胶带包扎好，防止短路和漏电。
3、安装 LED 灯管：将两支 LED 灯管两端的接线插针对准灯座的安装缝，轻轻放入并旋转半圈，使灯管固定在灯座上。
4、打开电源测试：确认所有安装和接线工作完成后，打开电源总闸，检查 LED 灯管是否正常亮起。如果双管灯管有一支
不亮，应立即关闭电源，重新检查线路连接和双管灯管安装是否正确。

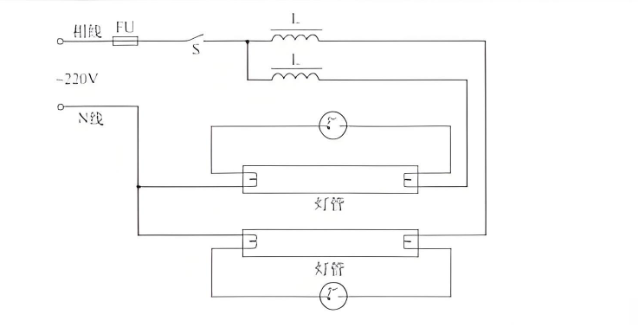

双管荧光灯原理图

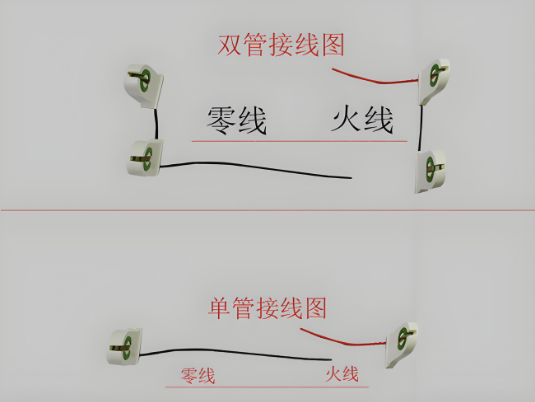

双管led灯管接线图
