| 序号 | 工序名称 | led吸顶灯生产工艺要求与说明 | 备注 |
| 1 | led吸顶灯电源
测试 | ▶将准备好的LED吸顶灯灯板与驱动电源
输出接口对插上
接通电源，观察灯板是否工作正常，测试产品各方面性能及参数
将LED吸顶灯不合格的电源提出来做好记录，合格LED吸顶灯电源放在指定位置待用 | >当接通交流电源时，在一两秒没有动作时，马上切断电源输人
>注意观察LED吸顶灯是否有灯闪，功率不对或输人、输出电流、电压等性能方面的参数
>不良品一定要剔除出来，并做好记
在不良区待修理 |
| 2 | LED吸顶灯灯板
测试 | 检查贴片好的LED灯珠是否正常，有没
歪斜焊、虚焊、连焊和少灯珠等现象
将准备好的驱动电源与灯板连接好，观
察LED吸顶灯灯板是否工作正常有，测试产
品各方面性能或参数是否达到要求 | >将不合格LED吸顶灯灯板取出来，做好
记录，合格LED吸顶灯灯板放在指定位置
待用
>用排笔蘸适量酒精清洗板上焊点及脏处
>不良品一定要剔除出来，并做好记录
在不良区待修理 |
| 3 | LED吸顶灯底盘
打孔 | >打孔前做好标记，孔的位置要统一
根据灯板、驱动电源上的限位孔或固定
孔，在灯具底座上开孔 | >注意接线端子也要开孔 |

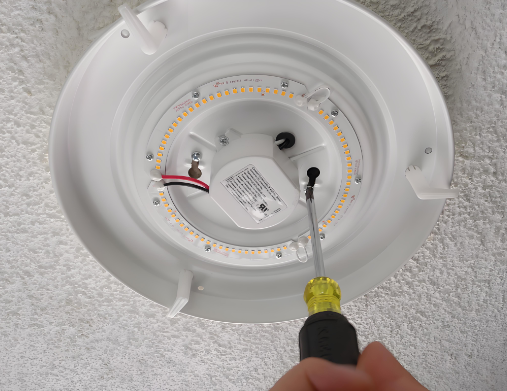

| 4 | LED吸顶灯灯板
安装 | 依据限位孔或固定孔锁紧螺钉，固定好
灯板
灯板螺钉、垫圈、菊花螺母表面色泽一
致，无锈迹、变形等缺陷 | >锁螺丝时要注意力度，以免出现滑牙或
没锁到位的现象
>物料摆放规范，不超高超重，防止物料
之间互相刮碰，挤压等 |
| 5 | LED吸顶灯电源
安装 | >依据限位孔或固定孔拧紧螺钉，固定好
LED吸顶灯驱动电源 | 拧螺钉时要注意力度，以免出现滑扣或
没锁到位的现象 |
| 6 | 通电测试 | >连接好LED吸顶灯灯板与驱动电源，检
查无误后试亮
>接通电源，观察LED吸顶灯灯板的各项
性能指标是否满足要求 | LED吸顶灯接线正确牢固 |
| 7 | 接线端子安装 | 依据限位孔或固定孔锁紧螺钉，固定好
接线端子
装人后线卡及胶圈
>将电源的地线与接线端子连接
LED吸顶灯电源的"L"、"N"连接到
接线端子 | >按压式快速接线端子与线芯接触良好
操作时必须戴作业手套
装入后线卡及胶圈不能轻易地拔出 |
| 8 | 安装灯罩 | 将灯的底座置放在组装台下面
戴好静电手套，将灯的外壳对应底盘上
面的四个卡口位
卡紧灯罩后灯罩和底盘的缝隙应小
于2mm | >操作时发现有灰尘及脏物时要用无尘市
擦拭干净，如很难擦拭，需用酒精擦拭干津
>螺钉、螺母不可有滑头、滑牙的现象
并且松紧适中，各部件固定牢固无松动
>灯罩无变形和收缩袋起泡现象 |
