一，LED轨道灯简介

  LED 轨道灯是针对商业照明、商品展示而设计的 LED 新型灯，新型轨道可调式设计，采用优质 LED 光源，光谱纯正，色彩丰富，环保节能；采用铝合金外壳，轻巧简便，美观大方；电源与灯具完美结合，更突出其优雅特性。材质颜色有黑、白、闪银等，可安装于轨道或直接安装于天花或墙壁，既可解决基础照明又可突出重点照明，突出展示产品，是效果照明的最佳选择，广泛用于商场、服装、珠宝、酒店、宾馆、会堂、会所、别墅、橱窗等场所的照明和装饰。

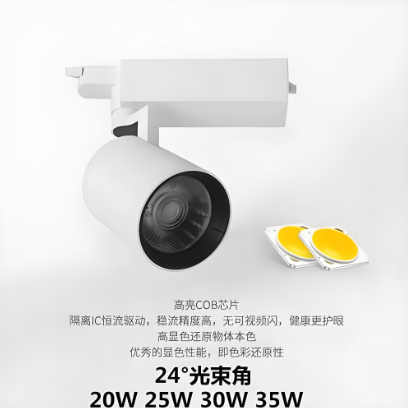

 LED 轨道灯的外形( COB ）及常用 COB 光源外形与装配如图所示。

 COB 轨道灯采用最新光源技术 COB 光源，光效高，可以达到110lm/ W ，出光均匀，无眩光。国内安装 LED 导轨灯的轨道条都是两线，欧洲国家用的轨道条是三线、四线的。调光 LED 轨道灯有可控硅、双色调光、0~10V、 DALI 调光。在设计 LED 轨道灯时，要考虑到其他工作环境，也就是说要知道 COB 光源工作结温， COB 光源结温在其规格书上有标明，现在介绍最高环境温度的计算。

 Tj =Ta+( Rth 散热器的执阻 xP 总功率（电源的功率）)+( RthLED 封装的热阻 X PLED 功耗）

【说明】

1） LED 轨道灯防尘、防虫，不易变形，发光角度有15°、24°、36°、40°。

2） LED 轨道灯显色指数高，一般在80左右，其R9>0

3） LED 轨道灯光线照射在物品上可保持物品色泽鲜艳、华丽，不会像其他传统金卤灯那样由于过长的照射而导致物品失去原有的光泽。

4）一些高档的商场、服装、珠宝、酒店、宾馆、会堂、会所、别墅、橱窗等场所。

要求 LED 轨道灯的显色指数在90以上，色容差小于等于3。

5）服装照明的 LED 轨道灯，要求显色指数在80以上，色温以6000K为宜。

【说明】

6） LED 轨道灯由面盖、亚克力扩散片、反光杯、支架、螺丝、散热体、导轨头组成，

一般来说导轨头默认2线，可配3线、4线。

反光杯的角度有15°、30°、40°、60°等，光源可配西铁城、 CREE 、夏普，内置电源。

二， LED 轨道灯组装过程中的注意事项】

1.在 COB 光源上的两焊盘上焊接引出线时，注意引出线的颜色（红＋)、（黑﹣),

用低温焊锡焊牢，焊接温度不要超过 COB 光源规格书规定的焊接温度。

2.要特别注意 COB 光源上引出线焊接点的高度，否则安装光源座不能平整到位，有可能损坏 COB 光源的围堰，出现死组现象。

3.在散热器中央涂上导热硅胶，把焊接引线的 COB 光源穿过散热器过孔后， COB 光源贴在散热器中央。

4.在 COB 光源装上安装光源座，注意安装光源座底面和散热器平面吻合，否则 LED 轨道灯反光杯会安装不到位，用两螺钉固定安装光源座。

5.COB 光源固定完后进行一次测试。要求 COB 光源无脱焊、无不亮、无死组，正负极无反接。

6. COB 光源引线按原样穿回轨道灯接线盒孔内，要用螺母和花垫片固定。

7.将 COB 光源输出线焊接在电源连接线上，注意正负极。把电源输入线与后盖上的

电缆连接。

8.挂耳应可90°旋转并带有一定的阻力。

电源放入 LED 轨道灯电源盒内并固定，合上后盖用4颗螺钉把后盖固定在电源盒上。

9.套上反光罩、定位环和灯前罩，把灯前罩固定在散热器上。
