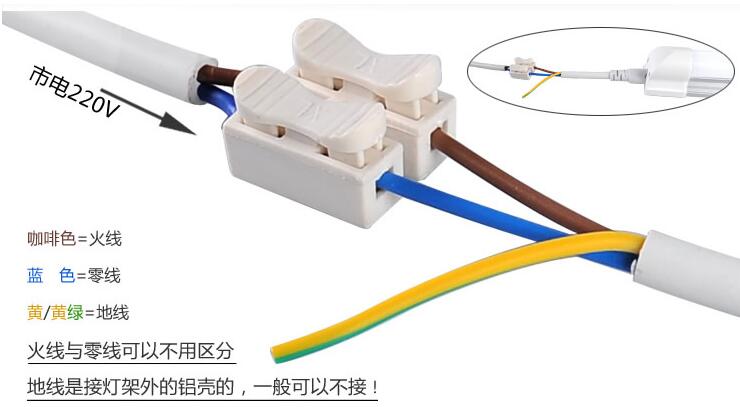

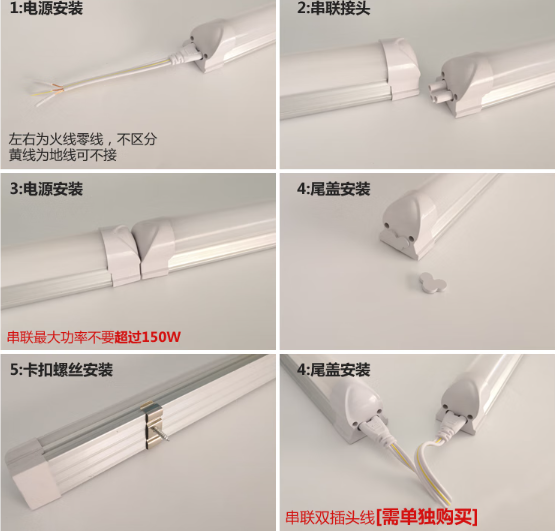

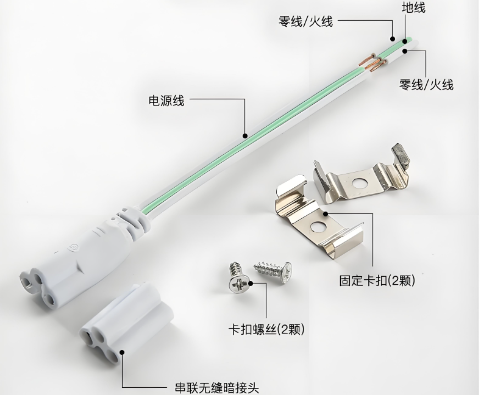

以下是分体式和一体式 LED 日光灯常见的接线图及接线方法：
两端进线法
操作方法：需要改造支架，将灯座的两根针都短接起来，然后接在外部的市电电压 220V 或者 110V 上。若是含铁芯的电感镇流器，只需去掉传统的启辉器即可正常工作；若是电子镇流器，则要完全去掉。
单端进线法
操作方法：如果 LED 灯管的一端接上了交流电，那么另外一端不会带电。替换传统荧光灯时，需要将原来的启辉器拿掉，换上启辉器保险丝，安装上灯管即可。LED 灯管的一端不接线，针脚断路，另外一端两根针分别接零线 N 和火线 L，内部再引线到恒流驱动电源上。

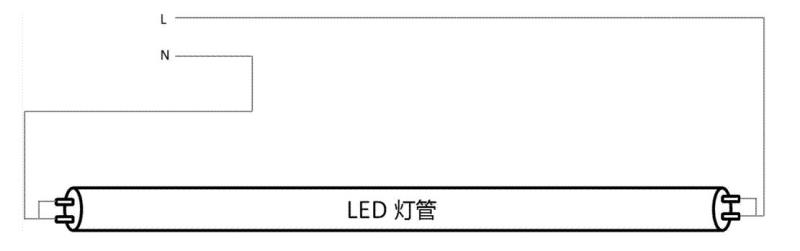

交错进线法
操作方法：在替换时，只需要更换灯管即可，操作较为方便。
