以下是关于 100W DMX512 调光投光灯的相关信息:
工作电压:常见为 AC110V/220V 或 DC24V 等。
功率:100W。
光通量:通常在 8000 - 12000lm 左右,具体数值因不同品牌和 LED 芯片质量而异。
显色指数:一般≥80,能较好地还原物体颜色,使被照物体色彩更逼真。
发光角度:有多种可选,如 15°、25°、30°、45°、60°、90°、120° 等,可根据具体景观照明需求选择不同角度的投光灯,以实现不同的照明效果。

DMX512 调光投光灯内置 DMX512 解码芯片。通过外接 DMX512 控制台或电脑,利用 DMX512 通信协议进行控制。该协议以 250kbit/s 传输差分串行数据,控制器可向投光灯发送包含亮度、颜色、变化模式等信息的数字信号,投光灯根据接收到的信号来调整自身的发光状态,从而实现渐变、跳变、色彩闪烁、随机闪烁、渐变交替等动态效果。并且通过对投光灯地址设置的不同,可以实现任意投光灯的独立控制,方便在景观照明和亮化工程中进行多样化的灯光布局和创意设计。
电源接线:如果是 AC220V 电源,通常有三根线,棕色或红色为火线,蓝色为零线,黄绿相间的为地线。若是 DC24V 等低压电源,一般为两根线,棕色或红色为正极(V+),蓝色为负极(V -)。

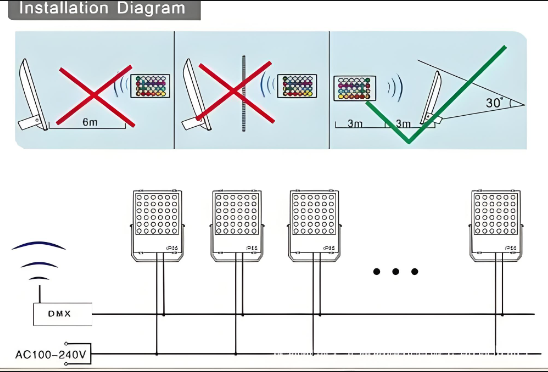

DMX512 信号接线:通常使用卡侬头延长线,常见为 5 芯卡侬接口,Pin 脚顺序为 1 - GND(地线);2 - Date -(数据负极);3 - Date +(数据正极);4、5 为备用引脚,通常可只接 Pin1 - 3。也有部分采用 3 芯卡侬接口的情况,接线规则类似。信号采用并联方式连接,即从控制器的信号输出端依次连接各个投光灯的信号输入端,形成菊花链拓扑结构,最后一组负载需要连接一个 120Ω 终结电阻,以防止信号反射。
安装位置确定:根据景观照明和亮化工程的设计要求,确定投光灯的安装位置。例如,用于建筑物外立面照明时,可安装在楼顶、阳台、墙角等位置;用于公园景观照明时,可安装在树木旁、草坪边缘、亭子周围等。确保安装位置能使投光灯有效照射到需要照明的区域,且不会被障碍物遮挡,同时要考虑安装位置的承重能力,以承受灯具及其配件的重量。
安装方式选择:投光灯一般有多种安装方式,如壁挂式、吸顶式、嵌入式、立杆式等。根据安装位置和实际需求选择合适的安装方式。例如,壁挂式适用于建筑物墙面;吸顶式适用于天花板或顶部结构;嵌入式可安装在墙体或地面内,使灯具与周围环境更融合;立杆式则适合在广场、道路等开阔地带安装。
具体安装步骤:以壁挂式为例,先在安装位置标记好螺丝孔的位置,使用电钻打孔,然后将膨胀螺栓插入孔中,再将投光灯的安装支架通过螺丝固定在膨胀螺栓上,最后将投光灯安装在支架上,并调整好照射角度。如果是嵌入式安装,需要先在安装部位预留好合适的孔洞,然后将灯具嵌入孔洞中,连接好电源和信号线路,并用密封胶等材料进行密封处理,以保证防水防尘性能。

线路连接与整理:按照接线方法将投光灯的电源线路和 DMX512 信号线路连接好,确保接线牢固、正确,避免出现短路或接触不良的情况。同时,要对线路进行整理,将多余的线路收纳整齐,避免线路外露造成安全隐患或影响美观。如果在户外安装,还需要对线路接头进行防水处理,可使用防水胶带、接线盒等进行密封保护。
调试与测试:安装完成后,接通电源,通过 DMX512 控制台或电脑软件对投光灯进行调试。检查投光灯是否能正常发光,是否能按照预设的程序和效果进行变化,如亮度调节、颜色变化、动态模式切换等。如有问题,及时检查线路连接、灯具设置和控制器配置等,排除故障。
