LED 格栅灯的设计与组装
LED 格栅灯是一种照明灯具，适合安装在有吊顶的办公场所。传统格栅射灯光源一般是卤素灯。 LED 格栅灯的光源是大功率的 LED ，说简单一点就是将多个 LED 天花灯组装在一起。 LED 格栅灯的外形如图2-53所示。 LED 格栅灯适合多种应用场合。 LED 格栅灯在设计时应考虑散热是否充分，面盖温度是否较低，安全、保护性是不是符合相关的标准，节能效果是否显著。
LED 格栅灯的透镜采用进口材料，透光性好，光线均匀柔和，防火性能好，符合环保要求。底盘采用优质冷轧板，表面采用磷化喷塑工艺处理，防腐性能好，不易磨损、褪色所有塑料配件均采用阻燃材料。 LED 格栅灯灯具表面进行拉丝氧化处理，灯具灯体部分采用车铝。这种结构的优点是加工成本低，散热也不错。其缺点是散热器重，与空气接触面积较大。 ：Led 格栅灯采用散热性能好的金属材料制成，其功率有7W、9W、12W、14W18W、21W、24W、27W等。
1.LED格栅灯的设计
LED 格栅灯的设计主要是透镜、 PCB （铝基板）的设计，目前 led 格栅灯都是用1w led 或 cOB 光源作为主要照明的灯珠。 LED 灯板由铝基板和 LED 灯两部分组成。设计 LED 灯板时要求灯杯的尺寸并结合 LED 、 LED 透镜来进行设计。目前 LED 透镜主要有两种，一种是单个的，即有多少个 led 就有多少个 LED 透镜，这种 LED 透镜一般要外加﹣个面板，材料一般为铝合金，透镜可以随意组合，多种角度可以选择。另一种为集成的，即将所有的 LED 透镜集成在一起成为一个整体，当作 LED 格栅灯的面板，但是其角度是固定的，用 led 透镜卡在外壳（盖）上，形成一个面板。设计 LED 灯板时，可以参照 led 格栅灯配件规格书进行设计。 COBLED 格栅灯以 COB 光源为主，主要考虑与反光杯及 COB 光源的配套。目前 LED 格栅灯的产品主要以公模为主，所以在设计时要有自己的特色。
在设计 LED 格栅灯灯板时，先确定 LED 格栅灯的散热效果，可以知道 LED 格栅灯最大功率是多少。结合 LED 格栅灯的空间和 LED 透镜位置及反光杯的角度，就可以确认 LED 灯的数量及 COB 光源的功率、 LED 灯板的厚度、直径，同时也确认 led 格栅灯的配光曲线、照射范围。因为 LED 格栅灯主要用来做局部照射和自由散射，其发光角度有8°、15°、24°、45°、60°、90°、120°等多种选择。
LED 格栅射灯以清新、自然的灯光效果，人性化的结构设计，安装与维护简单的特点，广泛应用于酒店、卧室、客房、楼道、商场、博物馆、酒吧、别墅、咖啡吧、展柜等的照明。
2.LED格栅灯的组装流程
led 格栅灯的组装流程及调光、接地示意图如图。

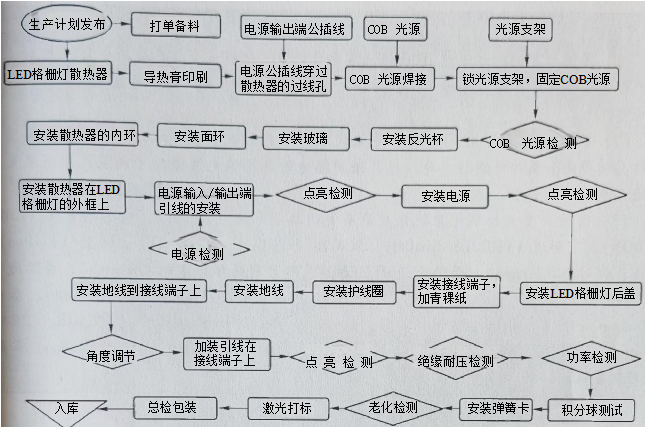

led格栅灯制作流程
【说明】
：安装电源时，请注意区分输入端和输出端并正确接线，核对无误后才能通电。 LED 电源的输入端交流火线（ L ）和零线（ n )、输出端按 led 电源标识接线，注意正负极。
：智能调光 LED 格栅灯调光方式有0~10V、 PWM 、 DALI （数字可寻址照明接口）、可控硅调光，可调光调色调光方式有2.4G、 WiFi 、 ZigBee 。2.4g遥控调色调光 led 格栅灯采用2.4GHz高频无线遥控控制，实现亮度、色温效果无级调节，各种色温灯光效果目由选择，并且具备特有的小夜灯功能。 ZigBee 调光调色格栅灯安装方便，支持802.11 b g / n 无线标准，可以转换为 WiFi 信号，可以实现远程单灯开关、调光、场景设置、定时等管控功能。
【说明】
(1）普通灯具的防水等级IP20标记不要求标注。但当一个灯具有两个 IP 等级时，较低的数字应标在灯具的型号标记上，即使是IP20也要求标注，较高的数字应分开标在相关的部件上。
(2）国家标准 GB 7000.1-2015中规定"内装式控制装置可以通过将控制装置固定到灯具的接地金属部件进行接地。灯具保护接地的连接不允许借助于内装式控制装置。"接地示意图见图。
可控硅调光示意图
接地示意图
(3）目前世界上的调光系统供应商有美国路创系统（ Lutron )、快思聪系统（ CRE - STRON )、飞利浦（ PHILIPS dynalite )、欧司朗（ OSRAM )、Control4、立维腾（ Leviton )、 ABB 、施耐德（ Merten )、西门子( SIEMENS )、澳大利亚邦奇系统（ Dalitek )、香港城长( Citygrow )、澳大利亚奇胜系统（ CLIPSAL )、永林（ Lite - Puter )、聚辉（ Koti )、泰创( Tantron )、日顺、 LDS 、 JUNG 、博科（ Berker )、 Be Lichtregle 、 HelvarKNX / EIB 、 GIRA 、 Tantron 、VN3040、 MP Micropara 、河东（ HDL )、爱瑟菲（ ASF )、美莱恩（ Melion ）等照明控制系统。http://www.ledlongtech.com/
