LED 面板灯的设计与组装
LED 面板灯是一款高档的室内照明灯具，其外边框材料为铝合金，发光光源为 LED LED 面板灯既有良好的照明效果，
又能给人带来美的感受。 LED 面板灯设计独特， LED 发出的光经过导光板（高透光率）后，使整个平面达到均匀的发
光效果，其照度均匀性好，光线柔和、舒适。本节主要介绍 LED 面板灯的基础知识、 LED 面板灯设计及组装方面的知识。
1.LED面板灯基础知识
LED 面板灯的外框用铝合金经阳极氧化而成，可以配置智能遥控系统，实现色温变化。 LED 面板灯有正面发光和侧面发
光两种。侧面发光由铝框、扩散板、导光板、铝背板、固定螺钉组成，主要将光通过导光板传递至扩散板发出。正面发光
由铝框、扩散板、铝背板固定螺钉组成。其电源为外置。 LED 面板灯在各方面均优于格栅灯，主要适用于酒店、高级写字
楼、办公场所、室内公共场所等。 LED 面板灯尺寸规格有300mmx300mm、600mmx600mm、300mmx600mm、
600mmx1200mm面板灯如图2-73所示。
【说明】美国 LED 面板灯规格对应的是303mmx303mm、303mmx603mm、303mmx1213mm、603mmx603mm、
603mmx125mm x 295mm、295mmx595mm、295mmx1195mm、595mmx595mm、595mmx1195mm。
2.LED面板灯成品检验标准
LED 面板灯成品检验标准如表
LED面板灯成品检验标准
序 号 | 项 目 | 项 目 描 述 | 检 测 标 准 | 判 定 |
1 | 性能 | 电压 | >在规定电压范围内，即LED串联的个数×Vp值 | 合格 |
电流 | >在规定恒定电流范围内，即LED并联的个数×Ip值 | 合格 |
2 | 结构 | 功率 | >在输入电压为220V±10%条件下，实际输出的功率在 标称功率的±10%之间 | 合格 |
功率因数 | PF≥0.9以上，功率因数值不比标称值低0.05 | 合格 |
积分球测试 | >色温、流明、显色指数符合生产指令单或设计要求、 测试时不能有明显色差，光通量、显色指数达到设计 要求。 >光通量值不低于标称光通量的90%。 >点亮测试无色斑、色差，无暗区。 >显色指数≥80 | 合格 |
尺寸 | >产品的长度、直径符合产品标准要求，误差在±2mm 的范围内 | 合格 |
3 | 外观 | 亮边 | >LED面板灯边框附近的亮度比其他地方明显亮很多 有亮边出现 | 不良 |
亮点 | >LED面板灯的扩散板或导光板中呈现出很细小的亮点 | 不良 |
光斑 | >LED面板灯的扩散板或导光板中出现一坨坨黑色的 斑块 | 不良 |
暗点 | >LED面板灯的扩散板或导光板中出现暗点 | 不良 |
水波纹 | >将LED面板灯内的扩散板或导光板按一下，发现里面 有黑色的水波纹一样的东西扩散开来 | 不良 |
灯体 | >LED面板灯的底座出现松动、背板与外框的缝隙超过 1mm,LED面板灯表面出现脏污、碰伤、变形等。 >产品表面整洁，无手指印，脏污直径≤1.5mm。 边缘批锋不能伤手(伤人手为致命缺陷),毛刺长≤ 0.5mm,宽≤Imm,内部批锋不能影响组装和性能可 接受。 >外观整洁，标识清晰，位置正确，内容完整 》型材表面颜色、拉丝方向、面板表面处理效果与样板 无明显差异。 >型材表面无明显间隙、刮伤、碰伤及氧化不良。 灯具点 后观然表面有无杂质、麻点、斑点、漏光、 发黑、边缘颜色发黄或发光不均匀 |
|
序 号 | 项 目 | 项目描述 | 检测标准 | 判 定 |
3 | 外观 | 标签 | 产品标签贴合正确，无漏贴错贴，标签内容正确，位 置一致，无模糊不清现象(偏移不超过0.5mm)。 外箱标签不能漏贴、错贴，位置正确，不能有乱涂 乱画 |
|
包装 | >成品摆放齐整、无漏放和错乱，包装时包装盒不能被 撑烂或变形，无多余的残渣残留在包装上。 >详细包装示意参考产品说明书，非标产品按照客户订 单合同要求进行包装，配件需正确 |
|
【 说 明 】 (1)UL LED面板灯是外置电源，其灯具部分是低压，外壳只需要满足基本绝缘，电 源有金属外壳就好了。UL LED面板灯只要电源是 class2电源，其防火等级可达到最高的 5VA防火。 (2)LED面板灯采用2.4GHz高频无线遥控控制，具有功耗低、传输距离远、抗干扰 能力强、空中通信速率高等特点。遥控器外形时尚美观，功能实用简单。具有调光、调色 温、自由分组同步控制功能。 |
3.LED 面板灯的安装
1 ) 方 形LED 面板灯的安装
按照产品包装盒上的开口尺寸开好孔，将电源的AC 接头与市电的火线与零线相接并 做好绝缘处理。
【说明】将电源放置在不会渗水的位置。
双手向上压住弹簧达到可进入开孔的位置，弹簧入孔后再装灯具推入孔内。检查四
周有无缝隙，再拉出5mm 的距离看是否能自动弹回去。

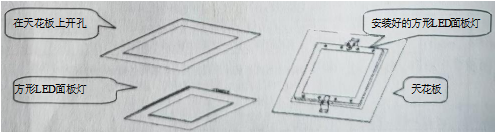

方形LED 面板灯的安装示意图如图所示。

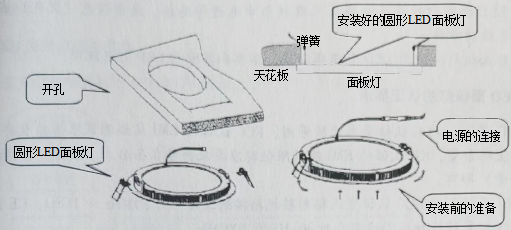

2）圆形LED 面板灯的安装 圆形LED面板灯的安装示意图如图所示。
3)LED面板灯的吸顶安装 LED面板灯的吸顶安装示意图如图所示。

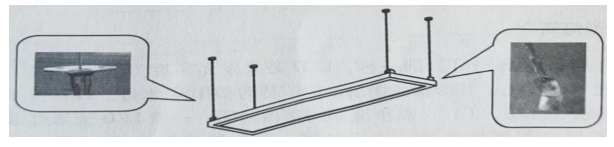

4)LED面板灯的吊装 LED面板灯的吊装示意图如图所示。
将钢丝绳安装在固定件上。
将固定件安装在面板灯铝框上。
将天花板固定件固定在天花板上，4根钢丝绳安装在铝框上的固定件上。
调节好4根钢丝绳的高度，安装完成。
4.LED面板灯安装注意事项
:LED 面板灯与易燃材料要保证至少0.2m距离，要保证被安装的天顶或天花板有2cm 高的间隙，LED 面板灯不能全部安装在天顶或天花板的里面，或有热源的墙边，要 注意低压电与高压电连线分开走线。
:LED 面板灯上的连线可以从钻孔中通过和灯具后面的连线可以用电线夹固定，要确 保固定牢固。
:要确保LED面板灯的电源线有足够的长度，不要受到张力或切向力。安装LED面板 灯的连线时避免过大的拉力，不要使连线打结。输出连线要注意区分，不要和其他灯具混淆。
:LED 面板灯安装好后，将灯具低压插头与开关电源低压插头进行连接。
:将 LED 面板灯的开关电源尾巴连线与市电进行连接，通常棕色（黑色）线为火线蓝色线为零线。
:LED 面板灯要使用 LED 专用驱动器，不要和其他的 LED 灯具混用。
5.LED面板灯的认证要求
： LED 面板灯 FCC 认证要求比较苛刻， FCC 认证的 EMI 认证测试限值标准要求在6dB以上的余量， CE 认证的 EMI 测试限值标准要求余量在3dB或以上时（包括读点后的余量）即可。
：LED 面板灯的 FCC 认证空间辐射骚扰扫描测试频率为30MHz~1GHz, CE 认证中的空间辐射骚扰扫描测试频率为30kHz~300MHz。
： LED 面板灯的 FCC 认证传导骚扰扫描测试频率为0.15~30MHz, CE 认证中的传导骚扰扫描测试频率为9kHz~30MHz。
： LED 面板灯的 FCC 认证分为 ClassA （工业、商业）和 ClassB （居民）两类，两类的测试限值完全不一样， CE 认证中只测无线电骚扰测试限值，限值大小与 FCC 中的 ClassB 相当。
： LED 面板灯的 FCC 认证只测试 EMI ，不测试 EMS 。 CE 中的电磁兼容测试中要测试两项。
