1. 一体化 LED 日光灯的设计

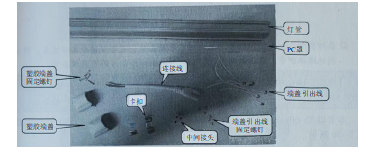

T5 一体化 LED日光灯的设计与T8 一体化 LED日光灯的设计大同小异，这里不做介绍。 T5 一体化 LED日光灯的主要部件如图所示。
T5一体化LED日光灯的规格、参数
序号 | 名 称 | 实际长度(mm) | 功率(W) | 光通量(lm) | 灯珠型号 | 数 量 |
1 | 0.3mT5一体化LED 日光管 | 305 | 4 | 400 | 2835 | 24(12串2并) |
2 | 0.6mT5一体化LED 日光管 | 596 | 9 | 900 | 2835 | 48(24串2并) |
3 | 0.9mT5一体化LED 日光管 | 874 | 14 | 1400 | 2835 | 72(24串3并) |
4 | 1mT5一体化LED日 光管 | 1000 | 15 | 1400 | 2835 | 72(24串3并) |
5 | 1,2mT5一体化LED 日光管 | 1180 | 18 | 1500 | 2835 | 96(24串4并) |
6 | 1.5mT5一体化LED 日光管 | 1474 | 22 | 2200 | 2835 | 120(24串5并) |
2.T5 一体化LED日光灯的组装
在对T5 一体化LED日光灯的组装进行介绍之前，先介绍一下工具与辅助材料。在前面 介绍过的工具与辅助材料在这里不再赘述，主要对前面没有使用过的工具与辅助材料进行简 单的介绍。
四热风枪主要是利用发热电阻丝的枪芯吹出的热风来对热缩套管收缩的工具。
因热缩套管是一种特制的聚烯烃材质热收缩套管，主要应用于各种线束、焊点、电感 的绝缘保护等，电压等级为600V。常用的热缩套管为PVC 热缩套管。

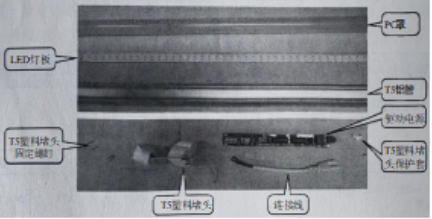

T5 LED一体化日光灯的主要部件
1)外观检查 目测散热器无刮伤、裂痕、变形等不良现象，特别是散热器螺丝孔位置 是否有裂痕或螺丝孔是否损坏； PC 外罩外观有无刮伤、毛刺、裂痕、变形等不良现象；测 量外观尺寸是否符合设计要求，目测线路上 LED 极性是否标示清楚，焊接好LED 灯 板 的 铜 箔有无鼓起、开路等不良现象；加负载通电确认电源标示参数与规格书上的参数是否一致， 并将电源接在焊接好的LED 灯板上，通电后用数字万用表电压挡测量标示参数是否一致、 同时也是对LED 灯板进行检测。
2)裁剪电源线与绝缘纸
输入端(AC)电源线：线径为AWG22,裁剪长度为30/56cm，数量各为2根。
输出端(DC)电源线；线径为AWG24 裁剪长度为12cm 红/黑线各1根。
绝缘纸裁剪尺寸：25cm×6cm。
将所有电子线剥好后(剥线线芯长度为3mm), 将所有电子线的线头蘸取适量助焊剂， 然后再将线头浸入锡炉上锡。
3) LED 日光灯电源引线连接，从供应商提供的包装盒中取出电源，检查 LED 电源外观是否有损坏，有条件的话可以按供应商提供的规格书一一进行测试。
将红、黑线焊接到电源输出端（ DC 端），焊接时要将红色线焊接在 LED 日光灯电源" LED +"焊盘上，黑色线焊接在 LED 日光灯电源" LED -"焊盘上。
焊接电源输出端（ DC 端）之后，再将两条白色电源线分别连接到 LED 日光灯电源" L "焊盘及" N "焊盘上。
【说明】焊接时要分清 LED 日光灯电源的输入／输出端，焊接 DC 端时要注意正负极，同时不能有虚焊、假焊等不良现象。
4）电源包扎取一张裁好的绝缘纸（25cmx6cm)，在绝缘纸一边贴上3M双面胶。取1套焊好输出／输入线的电源，放在绝缘纸另一端。同时将交流（ AC ）端的白色电子线向直流（ DC ）端折回，将绝缘纸包住电源卷起至3M双面胶处，撕掉3M双面胶保护层与绝缘纸另一端对贴。然后将用绝缘纸包扎好的 LED 日光灯电源两端用尼龙扎带扎紧，扎紧之后将
多余的尼龙扎带剪掉。。
5)装配 LED 灯板取1块焊好 LED 的灯板，将 LED 灯板插入T5铝管内。

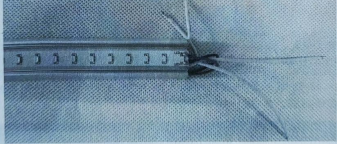

6）装配电源T5管都是以对接形式进行连接的，所以增加一条主线作为 AC 通过的主线。交流主线一般为 AWG 22电子线。在T5管电源装配前，必须将电子线穿入铝管内。
电子线穿入铝管内之后，取出1根包扎好的电源插入铝管散热器体内。
7)电源 DC 端输出线焊接将 LED 日光灯电源 DC 输出端引线连接到 LED 灯板上，其中红线焊接到 LED 灯板的" LED +"焊盘上，黑线焊接到 LED 灯板的" LED -"焊盘上.
【说明】 焊接时要分清LED日光灯电源的正负极，焊接时不能出现虚焊、假焊等不良现象，在操作时最好佩戴防静电手环。

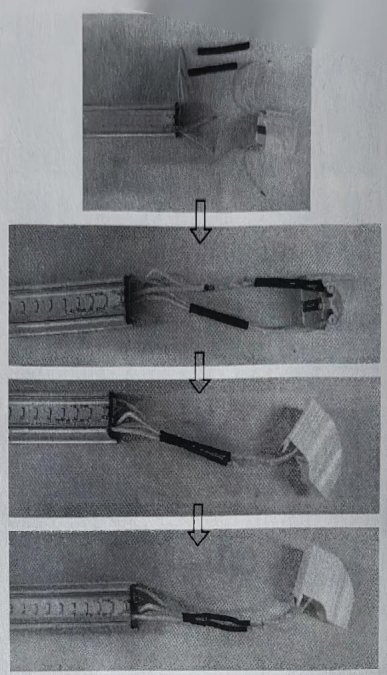

8)连接T5塑料堵头 取2个T5 塑料堵头分别与散热器两端引出的AC 输入端电源线对接，在焊接T5 塑料堵头前必须套上热缩套管，在引线一端必须分别对接两条 “L” 与 “N” 线，焊接之后，将热缩套管套好在焊接位置上，最后用热风枪加热使之收缩。另一端只要分别焊接一条“L”与“N”线，方法同上。
[说明]为了防止热缩套管割破，可以在热缩套管外面套一段黄蜡管
并用扎带扎好，但不能扎在焊接的位置。
9)通电测试 将T5 日光管的连接线插入两个T5塑料堵头的任何一端，接通电源AC 220V,进行通电点亮测试。
【说明】点亮后，目测LED灯珠的色温是否符合生产要求，发光是否均匀，如果发现不亮，必须对LED灯珠、电源引线及电源进行检查，如有问题要进行修理或更换LED灯珠及电源。
10）安装 PC 罩取1个 PC 罩，安装 PC 罩前要将 PC 罩的表面保护膜撕开一部分，两端都要如此。然后将 PC 罩安装到T5散热器。
【说明】安装 PC 罩时，一定要将 PC 罩卡入散热器上装入 PC 罩卡槽内， PC 罩不能有脏物、污点、刮花等不良现象。
11)T5塑料堵头固定将外露的T5塑料堵头电源线整理好，以便塞进散热器体内。取2个T5塑料堵头固定螺钉，在用螺钉将堵头固定前，必须把电源线塞进散热器体内并将T5塑料堵头固定卡入散热器体内，用螺丝刀或电批将螺固定在堵头与散热器上，成为一体。
【说明】固定T5塑料堵头时，一定防止堵头损伤电子线。同时，用螺丝刀或电批旋转螺钉时，要注意力度。
12）通电老化将T5一体化日光管堵头插人边接线后，接通电源通电.
