1. 一体化LED日光灯简介
一体化LED日光灯,其独特之处是将发光管、支架、散热三者合并为一体的结构设计,
将LED光源的驱动电源内置于铝合金壳体内部,而LED 灯的电路是敷设在铝基板上的,而 铝基板又和外壳相连,在设计时可以采用隔离电源设计,达到双重保障。一体化 LED 日 光 灯的外形如图3-30所示。

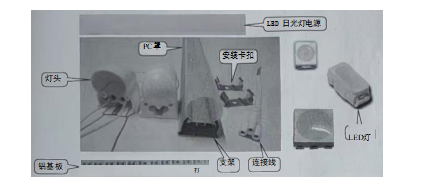

T8一体化LED日光管采用超高亮LED白光SMD2835(60mA) 作为光源,其散热效果好。外壳采用高品质散热铝,应用独特形状的铝管,发光效果更好,表面温度控制在30~ 40℃,提高了使用寿命。在其两侧配无暗区灯头,配PC 面罩(透明、磨砂条纹、雾状)。 市面上的T8一体化LED日光灯品种类型比较多,其外形也是不同的。T8一体化LED日光灯主要部件由支架、PC罩、铝基板、灯头、连接线、LED灯、安装卡扣及LED日光灯电源组成。T8一体化LED日光灯主要部件及光源主要参数如图所示。

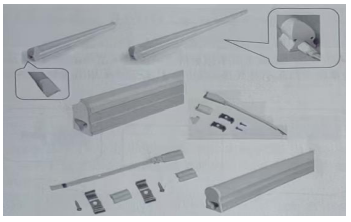

一体化led日光灯外形

【说明】一体化LED日光灯主要由PC罩、铝散热器、高导热率铝基板、塑胶端盖等组成 。目前一体化LED日光灯连接主要采用对接方式,其示意图如图所示。 一体化LED 日光灯连接的数量取决于灯头引线线径的大小。灯头引线采用电子线,现在常用电子线的参数如表所示。

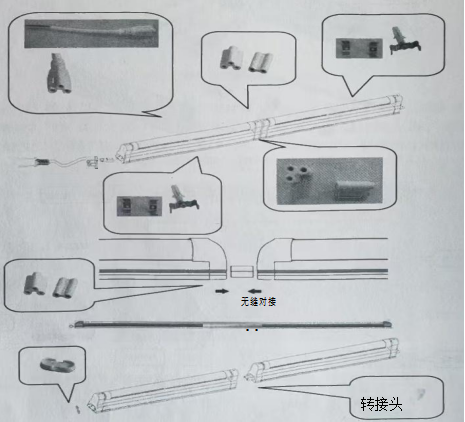

一体化日光灯连接示意图
序号 | AWG (美规) | 外径 | 截面积(mm²) | 电阻(Q/km) | 正常电流(A) | 最大电流(A) |
英制(in) | 公制(mm) |
1 | 18 | 0.0403 | 1.020 | 0.8107 | 21.4 | 3.2 | 3.7 |
2 | 19 | 0.0359 | 0.912 | 0.5667 | 26.9 | 2.6 | 2.9 |
3 | 20 | 0.0320 | 0.813 | 0.5189 | 33.9 | 2.0 | 2.3 |
4 | 21 | 0.0285 | 0.724 | 0.4116 | 42.7 | 1.6 | 1.9 |
5 | 22 | 0.0253 | 0.643 | 0.3247 | 48.5 | 1.280 | 1.460 |
6 | 23 | 0.0226 | 0.574 | 0.2588 | 54.3 | 1.022 | 1.165 |
序号 | AWG (美规) | 外 径 | 截面积(mm²) | 电阻(CVkm) | 正常电流(A) | 最大电流(A) |
英制(in) | 公制(mm) |
7 | 24 | 0.0201 | 0.511 | 0.2047 | 79.6 | 0.808 | 0.921 |
8 | 25 | 0.0179 | 0.440 | 0.1624 | 89.4 | 0.641 | 0.731 |
9 | 26 | 0.0159 | 0.404 | 0.1281 | 128 | 0.506 | 0.577 |
10 | 27 | 0.0142 | 0.361 | 0.1021 | 143 | 0.403 | 0.460 |
11 | 28 | 0.0126 | 0.320 | 0.0804 | 227 | 0.318 | 0.362 |
一体化日光灯常用电子线参数
目前的电子线都是采用UL认证的电子线(UL1007电子线) ,UL电子线是通过UL认证的电子线的统称,是符合欧盟 RoHS 标准环保要求的电子线,一般用于弱电工程,如电子、电气设备内部连线等。
【说明】RoHS是由欧盟立法制定的一项强制性标准,其全称是《关于限制在电子电 器设备中使用某些有害成分的指令》,于2006年7月1日正式实施。
【 说明 】
在对一体化LED日光灯连接(并联)时,要根据灯头引线的线径大小来定并接一体化LED 日光灯的数量。 一体化LED日光灯的数量N (取整数 )=U(工作电压,220V)×I (灯头引线正常电流,A)÷P (一体化LED日光灯功率,W)。
UL1015电子线为电气设备内部连线,导体使用单条裸铜或镀锡铜。额定温度105℃,额定电压600V, 试验电压2000V 。可通过 ULVW-1及 CSA FT1 垂直型火焰测试。
UL1007 电子线为电气设备内部连线,由绝缘层(PVC绝缘层)、导体两部分组成。额定温度80℃,额定电压300V,必须通过UL VW-1及CSA Ft1垂直耐燃测试,绝缘厚度均匀。
2.T8 一体化LED日光灯的设计
T8一体化LED日光灯的设计主要包括电气部分与机械部分,在这里主要对T8一 体 化 LED 日光灯电气部分与机械部分进行简单的介绍。因为T8 一 体 化LED 日光灯大体上与TS LED 日光灯是相同的,不同之处在于T8 一 体化LED 日光灯是将发光管、支架、散热三者合 为一体。目前这种一体化LED 日光灯主要应用于学校、医院、办公室、商场、工厂、酒店、 会议室、商业洽谈场所、住宅机构等建筑物的照明。
T8 一体化LED日 光 灯PC 罩要选择乳白的光扩散罩,这种PC 罩具有透光率高、防眩 光 、 抗UV、耐冲击的特点。同时对LED 灯排布时,要充分考虑散热与配光。要选择散热效 果好,外形精致,其表面进行相关处理的铝散热器,这样才能有效地保证LED 灯管的寿命。 塑胶堵头中的插针要采用低电阻、高传导的铜柱,同时要对插针表面进行防氧化处理。
T8 一体化LED日光灯的电气部分主要分为两部分,一部分是LED 灯板的设计,另一部 分 为LED 日光灯电源部分。LED日光灯电源大部分生产厂家都是外购的,是LED 日光灯中 最重要的部件。
目前LED日光灯工作电压为宽电压 (AC 85~265V), 这 就决定了 LED灯板的led串并联方式。市场上的LED日光灯电源一般为非隔离电源,要求LED日光灯电源工作在宽电 压时,输出电压不要超过72V(串联数不超过23串)。同时并联 LED个数不要太多(推荐 为6/8/12并),总电流不超过240mA。
【说明】一般SMD2835 LED的额定工作电流为60mA, 有的工厂直接设计工作电流为60mA,以目前的经验,设计工作电流为45mA是比较理想的,(即设计工作电流为led额定工作电流的0.75倍)。
郎特科技建议设计LED日光灯灯板时,最好事先与电源厂商沟通,量身定做。这样可以选 择最优良的串并联连接方式,同时加在每个 LED 上的电压、电流是一样的,可以使LED 日 光灯电源发挥最好的性能。
LED 日光灯灯板目前有铝基板与FR4 两种,常用的是FR4。LED 日光灯灯板的设计 一 般都是根据功率的大小来设计LED 灯的数量,LED 灯板的长度、宽度、厚度是根据散热差 来定的。LED散热器种类多,外形也不相同。笔者建议设计LED日光灯灯板时要考虑到安 规的问题。目前LED 日光灯的排布主要分为横排与竖排两种,具体如何排列要根据实际情
况决定。例如,设计T8120cm 一体化日光灯的灯板,实际上铝散热器的长度为116cm, 散热器外形如图所示。
