一、LED 投光灯的安装

1）单色 LED 投光灯安装步骤

(1）在墙体或地面上打孔，装膨胀螺栓，再装 LED 投光灯，用螺丝锁住；投光灯之间的安装距离根据设计的要求而定。

(2）先把供电电缆从旁边的接线盒拉出，套上金属软管后把灯头部分的电缆与供电电缆连接好，再用绝缘防水胶布包好。

2) RGB LED 投光灯安装步骤

RGBLED 投光灯安装示意图如图所示。

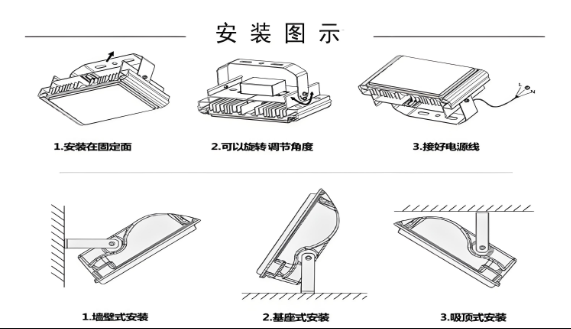

(1）把灯水平放置在安装的地方，在墙体或地面上打孔，装膨胀螺栓，再装 LED 投光灯，用螺丝锁住。

(2）灯具固定、调试好后，旋动波纹把手，调整到灯具所需要的角度，固定好灯具。

(3）第一个灯上的信号线母头和另一灯上的信号线公头相连，依次类推，把灯具串联起来，最后把第一灯上的信号线公头和控制器上的信号线母头相连，这样信号线接通，可以通过控制器给灯具输入不同的变化信号。

(4）第一个灯上的电源线公头和接线盒上的电源线母头相连；第一个灯上的电源线母头和另一灯上的电源线公头相连，依次类推，把灯具串联起来。

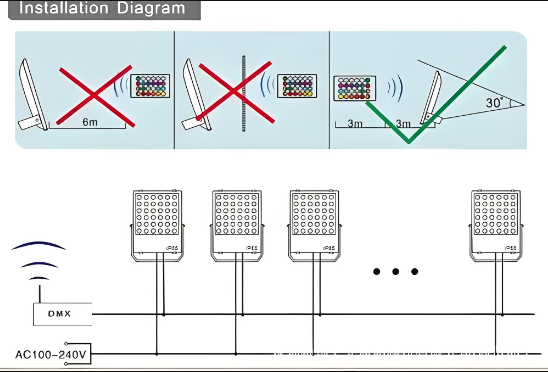

RGB LED 投光灯安装示意图（ DMX 控制）

【说明】

电源线为3芯线：蓝色线为零线 N ，棕红色线为火线 L ，黄／黄绿线为地线 PE 。颜色有暖白光（2700K、3000K)、自然光(4200K)、正白光(5500~6000K)、冷白光(7000~8000K)、红光、绿光、蓝光、黄光、琥珀光。

 LED 投光灯通过内置渐跳变程序，在没有DMX512信号的时候，运行内置程序，能实现渐变、跳变、色彩闪烁、随机闪烁、渐变交替等动态效果。

3通过外控国际标准DMX512协议控制系统，实现追逐、扫描等效果。

二、LED 投光灯安装注意事项

(1) LED 投光灯为防水防潮设计，其防护等级可达IP65，能经受由上向下雨淋的考验但不能浸没于水下工作，其防护等级未达水下工作要求。

(2）灯具安装的位置必须有足够大的承受能力，应能承受10倍驱动器重量以上。

(3）灯具工作电源为高压交流电，应远离人群容易触及的地方，并做好灯具接地处理、必须接地线。

(4）由于灯具功率比较大，布电源线时应根据实际功率选择合适的电源线，并分相供电。

【说明】 LED 投光灯安装智能单灯控制系统后，可以远程对 LED 投光灯进行调控。遇到 LED 投光灯损坏等情况，系统还会自动报警。根据天气、时间等因素，通过技术等手段对 LED 投光灯进行调节，也能确保达到最佳状态。
