LED 隧道照明基本情况是长隧道按照双洞单向行驶方式布设灯具，隧道照明分入口段，过渡1、2、3段，基本段及出口段；灯具功能分加强灯、全日灯及应急灯3种。双侧布灯，灯具安装高度为5.5m。

LED隧道灯的驱动电源一般为三线输入，即火线(L  线)、零线 (N   线 )及地线(GND), 电源的供电系统分为单相供电和三相供电两种情况。当采用单相供电时需要三线 制，其接线方式如图4所示。严禁采用单相二线制。

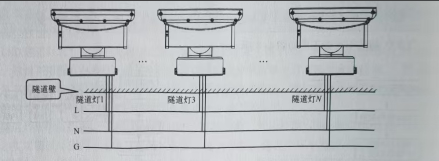

                              led隧道灯单相供电示意图

当采用三相供电时，要求采用TN-S  系统，即三相五线制，其接线方式如图4-10所 示，严禁采用三相四线制。两种供电须保证电源地线回到主供电系统的“线”。一般业界大 都采用三相五线制，其接线需特别注意要满足三相负荷平衡。若三相负荷不平衡，在开启或 关断瞬间极易在负载的输入端产生较大的浪涌电流，极易烧坏 LED 驱动电源或灯珠。三相 不平衡，导致电压过低的相，有可能引起电源某些控制电路进入不了正常的工作状态，影响 LED 节能及光效。

【说明】 LED 隧道灯输入或输出电缆线印有相关认证标志、引用标准、生产厂、型号规格和电参数，且内外绝缘皮的颜色均应符合相关的国家标准。火线为棕色导线，零线为蓝色导线；黄绿色线为接地导线。

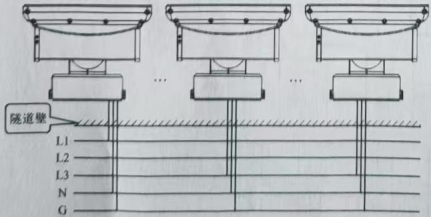

                               led隧道灯三相供电示意图                                       接地示意图

【说 明】

I类灯具接地时将灯具的接地线与灯具金属外壳连接，然后将控制装置的接地线 与灯具的接地线连接。

图I类灯具配有电源线时，接地芯线是一根黄绿双色线。

LED 隧道灯的安装注意事项说明如下：

(1)先松开灯体与底座(支架)的固定螺栓，定位于合适的安装位置。将底座的孔位 描画在基座上用冲击钻开φ12mm 孔径，再安装φ10mm 膨胀螺栓将底板(支架)固定。

(2)安装好底座后，将底座套入灯体上把底座(支架)的固定螺栓拧紧。灯具安装好之后， 用专用扳手将灯头的调节螺栓松开，将灯具的投射角度调到准确的方位后再将调节螺栓拧紧。

(3)先把供电电缆从旁边的接线盒拉出，套上金属软管后把灯头部分的电缆与供电电 缆连接好，再用绝缘防水胶布包好。

LED 隧道灯安装在隧道的平均照度值及均匀度如表4-3所示。

表4-3 LED 隧道灯的平均照度值及均匀度

【说明】高亮区照度≥80lx,  过渡区照度≥50lx,  低亮区照度≥30lx。www.ledlongtech.com
