led埋地灯安装方法介绍

   大功率 LED 埋地灯（又叫led地埋灯）的输入电压为 AC 220V或 DC 24V、DC36V，光源可采用标准中项( SMD 2835、5730、5630）和大功率1W光源、 COB 光源，广泛用于绿化带、公园、草坪院照明、步行街、停车场、广场夜景照明等。 LED 埋地灯的玻璃一定要钢化，去应力，强度要能承受2EJ的冲击力，厚度为5~10mm。胶圈的硬度（邵氏硬度）以35为宜，胶圈设计 U 形，可以直接套在玻璃上。防水透镜一定要和钢化玻璃有一定距离，从而影响出光质量。

   常用的 LED 埋地灯（led地埋灯）有7种尺寸规格、5种电压、3种灯罩可供选择。7种尺寸规格ф60 x H80mm、ф68 x H80mm、ф68 x H87mm、ф90 x H102mm、ф100 x H102mm、 olll H102mm和110xH110mm。5种电压为 DC 12V、 DC 24V/ DC 36V、 AC 100V、 AC 120V AC 240V。3种灯罩为斜角边缘和玻璃透镜、平角边缘和玻璃透镜、斜角边缘和曲线玻镜。 LED 埋地灯外壳选择厚度超过3mm的压铸铝外壳，灯壳与 LED 直接或间接接触面积团过80％以上。防水透镜周围灌胶（导热灌封硅胶），只要灌胶到防水透镜1/2部分就件 LED 埋地灯电源用防水电源，防水等级IP67以上。

 【说明】长方形 LED 埋地灯（led地埋灯），称为 LED 地砖灯。 LED 地砖灯外壳采用不锈钢面厚度1.2~1.5mm，灯具玻璃采用钢化磨砂玻璃，厚度10~15mm，表面做防滑处涂防滑层，人行通过更安全。

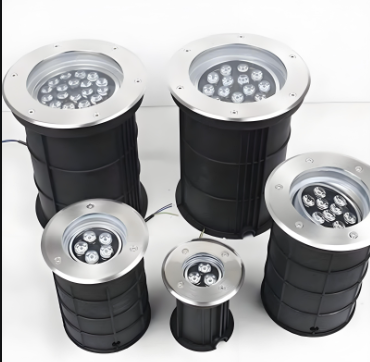

1) LED 埋地灯的外形 如图所示。

2) LED 埋地灯的安装

(1）安装 LED 埋地灯要与土建工程配合，如挖沟、预埋线管等工作。其施工安装线按照设计图纸进行。

(2）将电源进出线从预埋线管底部的孔中穿出，再将预埋件放入地面预埋孔内固定外部夯实或者在周围浇筑混凝土，使其固定。

【说明】选择尽可能高的预埋件，防止积水足够多时淹到灯体。 LED 埋地灯防水等区要达到IP68。

3) LED 埋地灯灯体安装及电气连接

         (1）采用交流电供电的 LED 埋地灯，将交流电源的相线与 LED 埋地灯引出线的红（棕）线相连接，零线与 LED 埋地灯引出线的蓝线相连接，将保护地线与 LED 埋地灯的黄、绿线相连接（如果有黄、绿线时）。

交流电供电的 LED 埋地灯电路原理如图所示。

现在市面上的交流供电 LED 埋地灯，是将变压器和 LED 埋地灯驱动板放在灯体内，利用过零检测技术，实现所有 LED 埋地灯驱动板的同步。

【说明】过零检测是指当交流系统中，当波形从正半周向负半周转换，经过零位时， 系统做出的检测。过零检测都要使用光耦，光耦要求并不高，一般的光耦都可以胜任，如  TLP521、4N25、PC187等，过零检测的作用可以理解为给主芯片提供一个标准，这个标   准的起点是零电压。

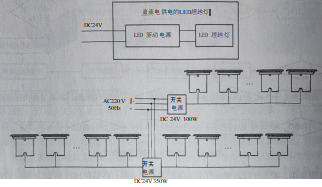

(2)采用直流电供电的LED埋地灯，将电源的正负极与LED 埋地灯引出线的正负极连 接即可。直流电供电的LED 埋地灯电路原理及安装示意图如图4-15所示。

(3)在安装DMX全彩型LED 埋地灯时，每隔60个灯之后，需要在第60个和第61个 灯之间加接一个功率放大器。

(4)将交流端进出线与LED 埋地灯引出线相连接，连接牢固后，做好接头处的绝缘、 防水处理，采用防水接线盒进行。

(5)连接完毕、检查无误后，将LED 埋地灯灯体装入筒内用螺钉固定，再依次将密封 圈、钢化玻璃和压板装上，用螺钉拧紧。

(6)全部安装完毕后，接通电源，灯具就可以工作。

【 说 明 】

 LED埋地灯的电源线要求采用经VDE认证的防水电源线，以保证LED埋地灯的使用寿命。

           LED埋地灯安装前，应准备一个IP67或IP68的接线装置，用于连接外部电源输入 线与LED埋地灯的电源线。
