原理

0-10V 调光 LED 面板灯系统由 LED 面板灯、LED 驱动器、0-10V 调光控制电路和调光器组成。

• 0-10V 信号传输：调光器输出 0-10V 的直流电压信号，该信号通过控制线传输到 LED 驱动器。

• 驱动控制：LED 驱动器内部的 0-10V 调光控制电路对接收到的电压信号进行处理，根据电压值的大小来调节内部的功率开关元件，进而精确地控制输出给 LED 面板灯的电流大小。

• 亮度调节：LED 面板灯中的 LED 灯珠在不同电流驱动下，发出不同强度的光，从而实现亮度从暗到亮的连续变化。当电压为 0V 时，LED 驱动器输出电流最小，面板灯熄灭；当电压为 10V 时，输出电流最大，面板灯达到最大亮度。

•


调光方法

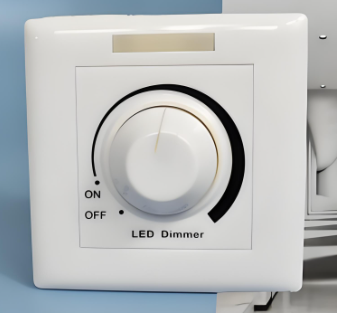

• 手动调光：使用 0-10V 手动调光器，通过旋转旋钮、按下按键或滑动滑动条等操作，直接调节输出的 0-10V 电压信号，从而改变 LED 面板灯的亮度。

• 智能系统调光：将面板灯接入智能照明控制系统，通过电脑软件、手机 APP 或中央控制面板等，对 20 个面板灯进行集中控制和调光。可根据不同场景需求，如会议室模式、休息模式等，预设多种亮度模式，实现一键切换。

• 传感器联动调光：与环境光传感器、人体红外传感器等配合。环境光传感器根据周围环境光线强弱，自动调节面板灯亮度；人体红外传感器检测到有人活动时，自动将面板灯亮度调至合适水平，无人时调暗或关闭。

接线

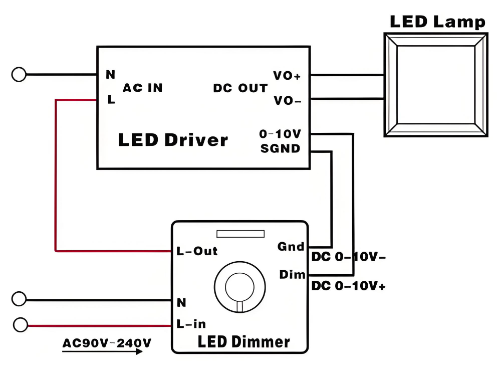

• 电源接线：将 220V 交流电源的火线（L）连接到一个总的电源分配模块或配电箱的火线输出端，再从电源分配模块分别引出 20 条火线支路，每条支路连接到一个 36W LED 面板灯的 LED 驱动器的火线输入端。零线（N）同理，连接到电源分配模块或配电箱的零线输出端，再分别连接到各个 LED 驱动器的零线输入端。

• 0-10V 控制线接线：将调光器输出的 0-10V 控制线的正极（通常标有 “+” 或 “V+”）连接到一个信号分配模块的输入正极，信号分配模块的 20 个输出正极分别连接到 20 个 LED 驱动器的 0-10V 控制信号正极输入端。0-10V 控制线的负极（“-” 或 “V-”）同样先连接到信号分配模块的输入负极，再由信号分配模块的输出负极连接到各个 LED 驱动器的 0-10V 控制信号负极输入端。

•


基本配置

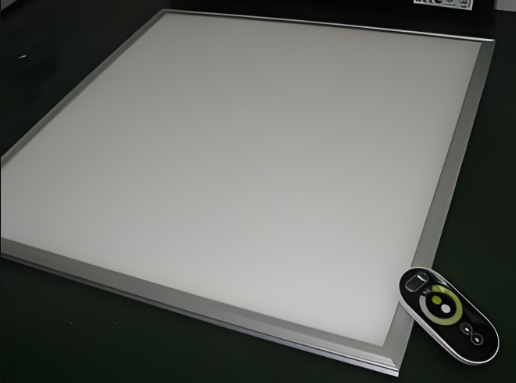

• LED 面板灯：20 个 36W 的 LED 面板灯，尺寸根据实际需求选择，如 600mm×600mm 或 300mm×1200mm 等。发光颜色有白光（如 4000K、6500K）、暖光（3000K）等可选。

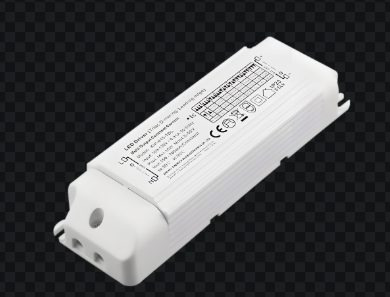

• LED 驱动器：输入电压通常为 AC 100-240V，输出功率与所驱动的 36W LED 面板灯匹配，具有 0-10V 调光接口，调光精度高，转换效率一般在 85% 以上。

• 调光器：分为手动调光器和智能调光器。手动调光器有旋钮式、按键式、滑动式等操作方式；智能调光器可与智能照明系统兼容，支持 RS485、KNX 等通信协议，可实现远程控制和多场景调光。

• 其他辅助设备：可能包括信号分配模块、电源分配模块、传感器等。信号分配模块用于将 0-10V 调光信号均匀分配到各个 LED 驱动器；电源分配模块用于将 220V 电源分配到各个 LED 驱动器；传感器用于实现自动调光功能。

•


参数介绍

• LED 面板灯

• 功率：36W

• 光通量：一般在 2500-3500lm 左右，具体取决于 LED 芯片的质量和数量。

• 显色指数：通常大于 80，高显色指数能更好地还原物体真实颜色。

• 发光角度：常见的有 60°、90°、120° 等，决定了灯光的照射范围。

• 寿命：50000-80000 小时。

• LED 驱动器

• 输入电压范围：AC 100-240V

• 输出电流：根据 LED 面板灯的规格而定，一般在 300-600mA 之间。

• 输出电压：与 LED 面板灯的串并联结构有关，一般在 24-48V 之间。

• 调光范围：0-100%，对应 0-10V 调光信号。

• 效率：85%-95%。

• 调光器

• 调光精度：一般为 ±1% 或更高。

• 输出信号类型：0-10V 直流电压信号。

• 通信接口：RS485、KNX 等。

• 控制通道数：根据实际需求，如 1 路、2 路、4 路、8 路等，若控制 20 个面板灯，可能需要 4 路或 8 路的调光器并配合信号分配模块。
