0-10v调光led投光灯原理、方法、接线

原理

0-10V 调光 LED 投光灯主要由 LED 光源模组、LED 驱动电源以及 0-10V 调光控制电路组成。其工作原理基于通过改变输入到 LED 驱动电源的 0-10V 直流电压信号来调节 LED 光源的工作电流，从而实现亮度调节。

• 当 0-10V 调光器输出 0V 电压信号时，LED 驱动电源输出的电流最小，LED 光源基本不发光或处于极低亮度状态；

• 随着调光器输出电压逐渐升高至 10V，LED 驱动电源输出的电流增大，LED 光源的亮度也随之逐渐增加，直至达到最大亮度。

调光方法

1. 手动调光器调光：使用专门的 0-10V 手动调光器，通过旋钮、按键或滑动装置等改变调光器输出的 0-10V 电压信号，实现对单个或多个投光灯的亮度调节。这种方式操作简单直观，适用于对调光精度要求不高且需要现场手动控制的场景。

2. 智能控制系统调光：将 0-10V 调光 LED 投光灯接入智能照明控制系统，如楼宇自动化系统、智能家居系统等。通过电脑、手机 APP 或中央控制面板等设备，可远程或集中控制投光灯的亮度。智能控制系统还可根据预设的场景模式（如夜间模式、节能模式、节日模式等）自动调节投光灯的亮度，实现更智能化、自动化的照明控制。

3. 传感器联动调光：结合环境光传感器、人体红外传感器、运动传感器等，根据环境条件或物体的活动情况自动调节投光灯的亮度。例如，在白天光线充足时，环境光传感器检测到光照强度较高，自动降低投光灯的亮度；当有人员或车辆靠近时，人体红外传感器或运动传感器触发，投光灯自动调高亮度，人或车离开后一段时间又自动调暗。

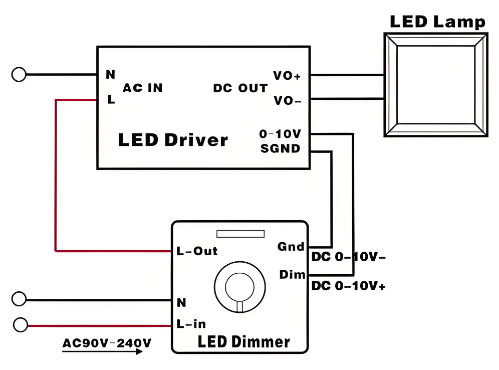

接线

1. 电源接线：将交流电源（通常为 220V 或 110V，根据实际情况）的火线（L）连接到 LED 驱动电源的火线输入端，零线（N）连接到 LED 驱动电源的零线输入端。确保电源电压与 LED 驱动电源的额定输入电压匹配。

2. 0-10V 控制线接线：将 0-10V 调光器输出的 0-10V 控制线的正极（一般标有 “+” 或 “V+”）连接到 LED 驱动电源的 0-10V 控制信号正极输入端，负极（标有 “-” 或 “V-”）连接到 LED 驱动电源的 0-10V 控制信号负极输入端。对于多个投光灯（如 15 个 100W 投光灯），可以采用并联的方式连接 0-10V 控制线，即将所有投光灯的 0-10V 控制线正极连接在一起，负极也连接在一起，然后分别连接到调光器的相应输出端。

3.


调光方式对比（1 个投光灯 vs 15 个投光灯）

1. 手动调光：

• 单个投光灯：操作简单，直接调节对应的手动调光器即可改变亮度，方便灵活，但需在调光器附近操作。

• 15 个投光灯：若每个投光灯都配备手动调光器，操作较为繁琐，且需要多个调光器，成本较高；若采用一个总调光器控制 15 个投光灯，虽可统一调节亮度，但无法单独调节每个投光灯的亮度。

2. 智能控制系统调光：

• 单个投光灯：可实现远程控制和精确调光，能根据预设场景或时间自动调节亮度，还可与其他智能设备集成。

• 15 个投光灯：同样可实现远程集中控制，能根据不同区域或功能需求设置不同的调光场景，提高照明管理效率，但系统相对复杂，对网络和设备稳定性要求较高。

3. 传感器联动调光：

• 单个投光灯：可根据特定区域的环境变化或物体活动自动调节亮度，节能效果明显，适用于局部照明控制。

• 15 个投光灯：可实现整个区域的智能调光，根据不同区域的传感器反馈，自动调节相应投光灯的亮度，提高照明的智能化程度和节能效果，但需要合理布置传感器，确保覆盖范围和灵敏度。

灯具电源配置

1. LED 驱动电源：对于 100W 的 LED 投光灯，应选择额定输出功率匹配且具有 0-10V 调光功能的 LED 驱动电源。输入电压一般为 AC 100-240V，以适应不同地区的电网电压。输出电流和电压需根据 LED 光源模组的规格进行匹配，确保稳定可靠的供电。

2. 电源分配：如果是 15 个 100W 投光灯，需要考虑电源的集中分配或分布式分配。集中分配可使用电源分配箱，将输入电源分配到各个投光灯的驱动电源；分布式分配则是每个投光灯单独连接到就近的电源插座或配电箱。

3.

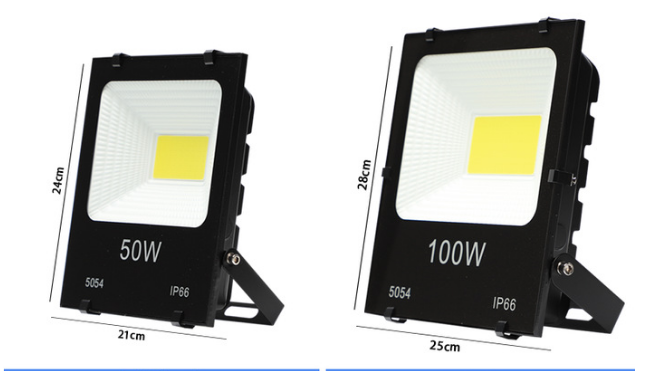

参数

1. 功率：100W

2. 光通量：一般在 10000-15000lm 左右，具体取决于 LED 芯片的质量和数量以及灯具的光学设计。

3. 显色指数（CRI）：通常大于 80，高显色指数能更好地还原物体的真实颜色，对于一些对色彩要求较高的场景（如展览展示、商业照明等），显色指数可达到 90 以上。

4. 色温：常见的有 3000K（暖光）、4000K（中性光）、5000K 或 6500K（白光）等，可根据不同的应用场景选择合适的色温。

5. 发光角度：如 15°、30°、60°、120° 等，不同的发光角度适用于不同的照明距离和范围需求。

6. 防护等级：一般为 IP65 及以上，确保在户外或潮湿环境下正常工作，防止灰尘和水的侵入。

7. 寿命：通常在 50000-80000 小时左右。

特点

1. 节能高效：相比传统投光灯（如高压钠灯、金卤灯等），LED 投光灯具有更高的光效，能在相同功率下提供更亮的照明，有效降低能耗。

2. 调光性能好：0-10V 调光方式可实现平滑、连续的亮度调节，满足不同场景下的照明需求，同时还能通过智能控制实现节能运行。

3. 寿命长：LED 光源的寿命较长，减少了灯具的更换频率，降低了维护成本。

4. 环保无污染：无汞等有害物质，对环境友好。

5. 响应速度快：LED 投光灯能瞬间点亮，无需预热时间，适用于需要频繁开关的场景。

6.


注意事项

1. 电源匹配：确保 LED 驱动电源的输入电压、输出功率和电流与 LED 投光灯的规格相匹配，避免因电源不匹配导致灯具损坏或性能下降。

2. 接线安全：严格按照电气规范进行接线，确保火线、零线和 0-10V 控制线连接正确，避免短路、漏电等安全隐患。接线完成后，应进行绝缘测试和接地保护。

3. 调光器兼容性：选择与 LED 投光灯兼容的 0-10V 调光器，不同品牌和型号的灯具和调光器可能存在兼容性问题，不兼容可能导致调光效果不佳或灯具无法正常工作。

4. 安装环境：根据投光灯的防护等级和使用要求，选择合适的安装环境。避免在高温、潮湿、多尘或有腐蚀性气体的环境中安装，确保灯具的散热良好，以延长灯具的使用寿命。

5. 定期维护：定期检查投光灯的工作状态，包括亮度、调光功能、连接线路等。及时清理灯具表面的灰尘和污垢，确保光学性能良好。对于智能控制系统，还需定期检查系统的稳定性和通信连接情况。
