300mmT5一体led灯管5w带开关规格接线图
产品型号:LT-T5YT305W-KG
产品产地:广东深圳郎特牌
发布日期:2025-03-10
浏览次数:
  • 详细资料
  • 规格参数
  • 包装


以下是 300mm、5W 带开关的 T5 一体化 LED 灯管的相关信息:

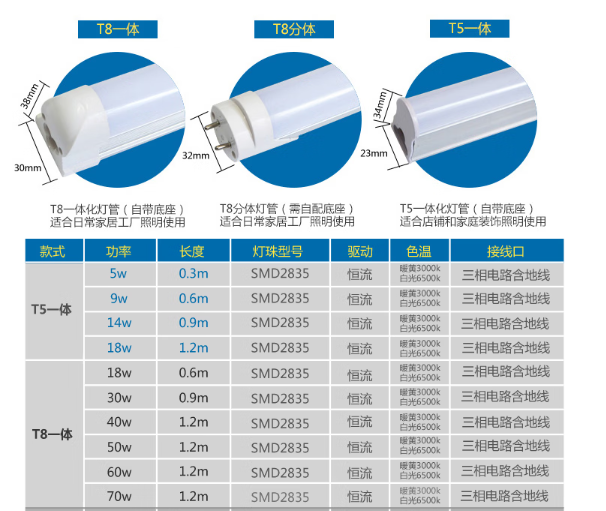

规格


  • 管径:T5 表示灯管直径为 15.875mm。

  • 长度:300mm。

  • 供电方式:通常为双端通电。

光电参数


  • 输入电压:AC85-265V。AC/DC220V,110V,交直流,12v.24v.36v.48v

  • 功率:5W。

  • 光通量:一般在 300-400lm 左右。

  • 显色指数:通常大于 80。

  • 色温:常见有 3000K(暖白)、4000K(正白)、6500K(冷白)等。

  • 光束角:约 120°。


接线图


通常 T5 一体化 LED 灯管有三根线,一根为地线(黄绿双色)一般不接,另外两根线不分零火线,一根接 220V 的零线,另一根接开关的输出端,开关的输入端接 220V 的火线。



开关大小


一般常见的小型按压式或船型开关,长度大约在 20-30mm,宽度在 10-15mm 左右。

适用场合


  • 家居:可用于衣柜、橱柜内部照明,也适用于走廊、卫生间、卧室等小区域照明。

  • 办公:适合办公桌上局部照明,或小型会议室、办公室的辅助照明。

  • 商业:可用于展示柜、货架照明,突出展示商品。

  • 其他:学校宿舍、医院病房的床头灯等小范围照明场景。

包装资料


  • 单支包装:尺寸大概为 350mm×30mm×30mm,一般采用纸盒包装,内部有泡沫或海绵等缓冲材料保护灯管。

  • 整箱包装:若一箱装 20 支,尺寸可能在 400mm×200mm×150mm 左右。

产品细节


  • 灯珠:多采用 SMD2835 灯珠,发光效率高、寿命长。

  • 外壳:通常为 PC 材质,透光性好、抗冲击能力强。

  • 插头:有美规、欧规等不同标准,材质一般为 PVC。

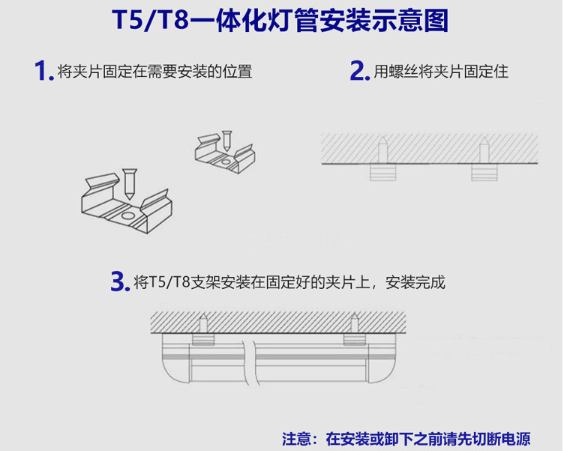

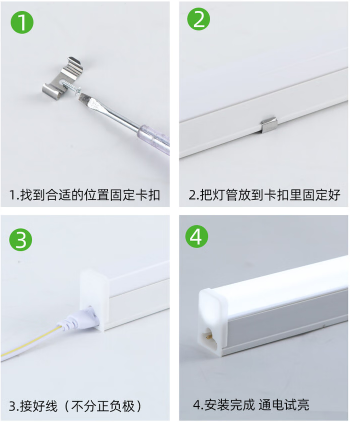

  • 支架:与灯管一体化设计,安装方便,可直接固定在天花板或墙壁上。

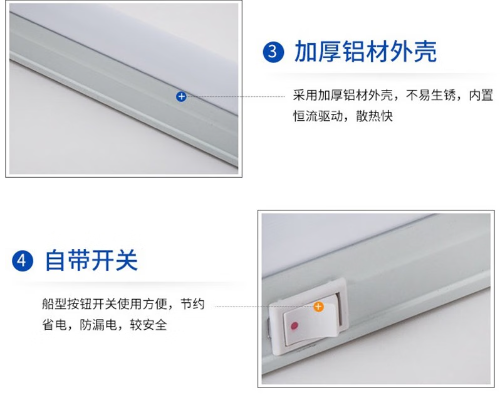

  • T5一体灯管外壳与开关.png

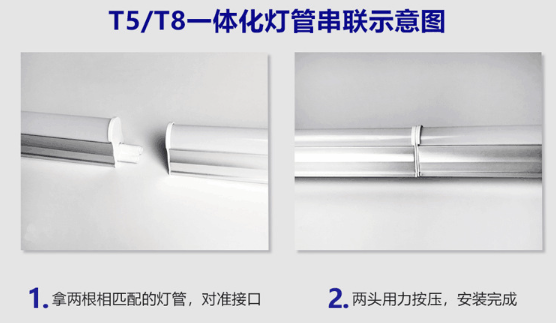

串联接线方法


  • 确认灯管是支持串联的 T5 一体化 LED 灯管。将前一支灯管带开关一端的出线,火线接下一支灯管的火线输入端,零线接零线输入端,以此类推进行连接。连接时要确保接线牢固,做好绝缘处理,防止短路和漏电。最后将第一支灯管的开关输入端接入 220V 电源。

  • 郎特T5一体灯管串联图.png
