T5一体led灯管0.6米9w规格尺寸串联图
产品型号:LT-T5YT-609w
产品产地:广东深圳郎特牌
发布日期:2025-03-10
浏览次数:
  • 详细资料
  • 规格参数
  • 包装


以下是 0.6 米、9W 的 T5 一体化 LED 灯管的相关信息:

规格尺寸


  • 管径:T5 灯管尺寸长*宽*高=600*23*34mm。

  • 长度:600mm。

  • 整体尺寸:包含支架等配件整体宽度和高度一般在 25-35mm 左右。

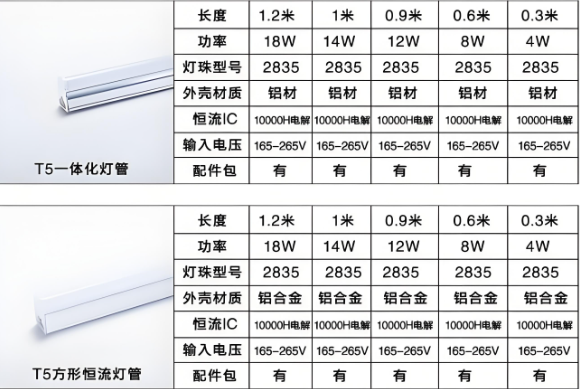

  • 郎特T5一体化灯管规格表.png

光电参数


  • 输入电压:AC85-265V,AC/DC220V,110V,低压12v24v36v48v60v80v

  • 功率:9W

  • 光通量:约 800lm

  • 显色指数:通常大于 80

  • 色温:常见为 6000-6500K

  • 光束角:约 120°

  • 光效:一般可达 90lm/W 左右

接线图

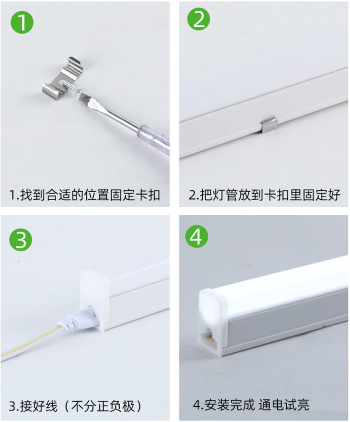

通常 T5 一体化 LED 灯管有两或三根线,一根接电源火线,一根接电源零线,一根地线。如果是带插头的一体化灯管,插头的 L 端接火线,N 端接零线,对应连接到灯管内部线路即可。如果是安装在支架上,支架上有相应的接线端,将火线和零线分别接入对应接线端,再把灯管卡入支架即可。


包装资料


  • 单支包装:尺寸约为 600mm×24mm×35mm,一般采用珍珠棉包裹进行防震,再装入纸盒。

  • 整箱包装:若一箱装 30 支,纸箱尺寸约为 。30mm×640mm×200mm

产品细节


  • 灯珠:多采用 SMD2835 等型号灯珠,发光效率高、寿命长,0.6 米 9W 的灯管灯珠数量约 48-60颗。

  • 外壳:一般为 PC 材质,透光率高、抗冲击、耐老化,具有良好的光学性能和机械性能。

  • 支架:通常为铝合金材质,散热性能好,可保证灯管长期稳定工作,表面经过氧化处理,美观且耐腐蚀。

  • 电源:内置恒流电源,具有过压、过流、短路保护功能,确保灯管工作稳定,无噪音、无频闪。

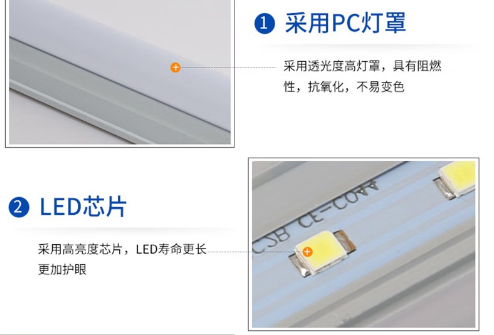

  • T5一体灯管芯片与灯罩.png

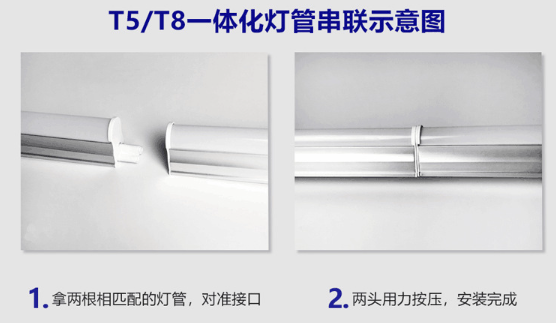

串联接线方法


  • 切断总电源,确保在无电状态下操作。

  • 将前一支灯管的出线,火线接下一支灯管的火线输入端,零线接零线输入端。

  • 依次连接好所有需要串联的灯管。

  • 将第一支灯管的电源输入端接入合适的电源插座或开关控制端,注意接线牢固,做好绝缘处理,防止漏电和短路。

  • 检查无误后,接通电源测试灯管是否正常亮起。

  • 郎特T5一体灯管串联图.png

适用场合


  • 家居:客厅、卧室、厨房、卫生间、走廊等区域的基础照明或辅助照明。

  • 办公:办公室、会议室、写字楼走廊、楼梯间等场所的照明。

  • 商业:商场、超市、专卖店、餐厅、咖啡馆等用于照亮展示区域、营造氛围。

  • 教育:学校教室、图书馆、实验室、宿舍等的照明。

  • 医疗:医院病房、手术室、候诊区、走廊等的照明。
