常见轨道射灯安装方法及接线图

2025-08-04

常见轨道射灯安装方法

 深圳市郎特科技有限公司轨道射灯安装需遵循安全规范,步骤清晰且易于操作,以下是通用安装流程:

一、安装前准备

  • 工具准备:螺丝刀(十字 / 一字)、电笔、卷尺、冲击钻(需固定轨道时使用)、膨胀螺丝及卡扣。

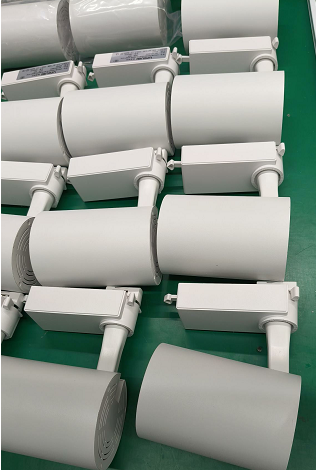

  • 安全检查:关闭电源总闸,用测电笔确认电路断电;检查轨道、射灯及配件是否完好,核对轨道电压与射灯适配性(常见为 220V 市电)。轨道射灯白色侧面.png

二、轨道安装

  1. 定位与标记:根据照明需求确定轨道位置(如天花板、墙面或吊顶),用卷尺量取安装长度,标记打孔点(间距建议 50-80cm,确保承重稳定)。

  2. 固定轨道:若为天花板安装,用冲击钻在标记点打孔,塞入膨胀管,用螺丝将轨道底座固定;若为吊顶嵌入式,需预留凹槽,将轨道卡入卡槽并锁紧。

  3. 接线处理:剥开轨道末端电源线,区分火线(L)、零线(N)、地线(PE),对应连接市电线路(地线可选接,增强安全性),用绝缘胶带包裹接口,再将线路收纳进轨道接线盒。

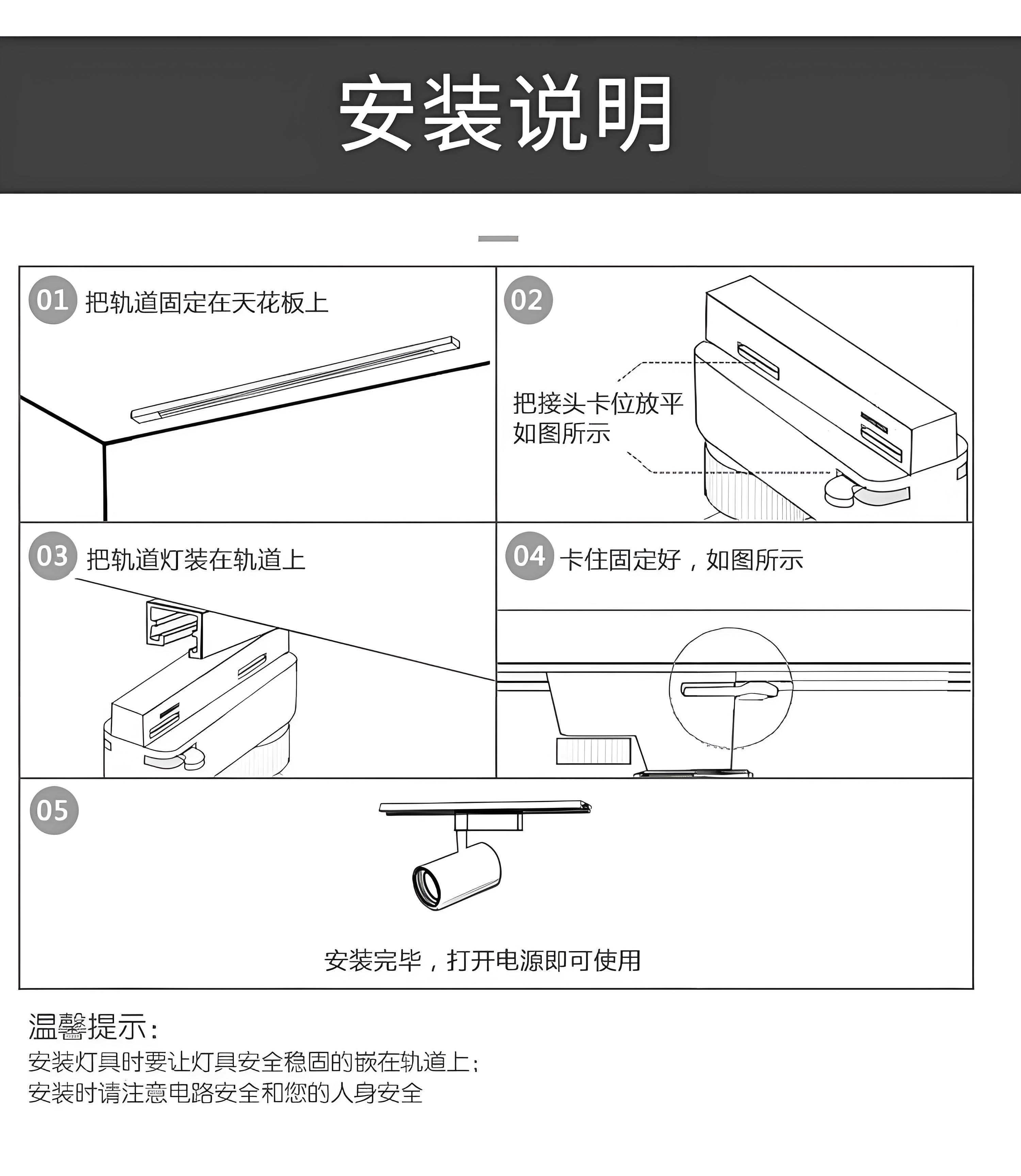

三、射灯安装

  1. 卡入轨道:将射灯背面滑块对准轨道开口,沿轨道方向推入,听到 “咔嗒” 声即卡紧,可滑动调整位置。

  2. 角度调试:松开射灯灯体旋钮,调整照射角度(水平 360° 旋转,垂直 90° 俯仰),对准照明目标后拧紧固定。

四、通电测试

  • 打开电源总闸,逐个开启射灯,检查是否正常亮灯、无频闪,确认所有射灯工作稳定后完成安装。


注意事项:轨道需保持水平,避免受力不均;大功率射灯(>30W)建议单独回路供电,防止过载;潮湿环境需选用防水型号,确保使用安全。

五、常见轨道射灯接线图如下

分为双线制和三线制
